Конструкции для монтажа светового оборудования

Для установки светового оборудования на площадке мы используем монототемы, фермовые тотемы, фермовые конструкции, потолочные крепления и стойки-треноги

Разберем каждую позицию по-отдельности

* все картинки кликабельны

Монототемы

Монототем - это конструкция, состоящая из металлического основания с резьбой М20 и металлической трубы со шпилькой М20

Термины и Комплектующие

Для монототемов у нас есть 7 типов оснований:

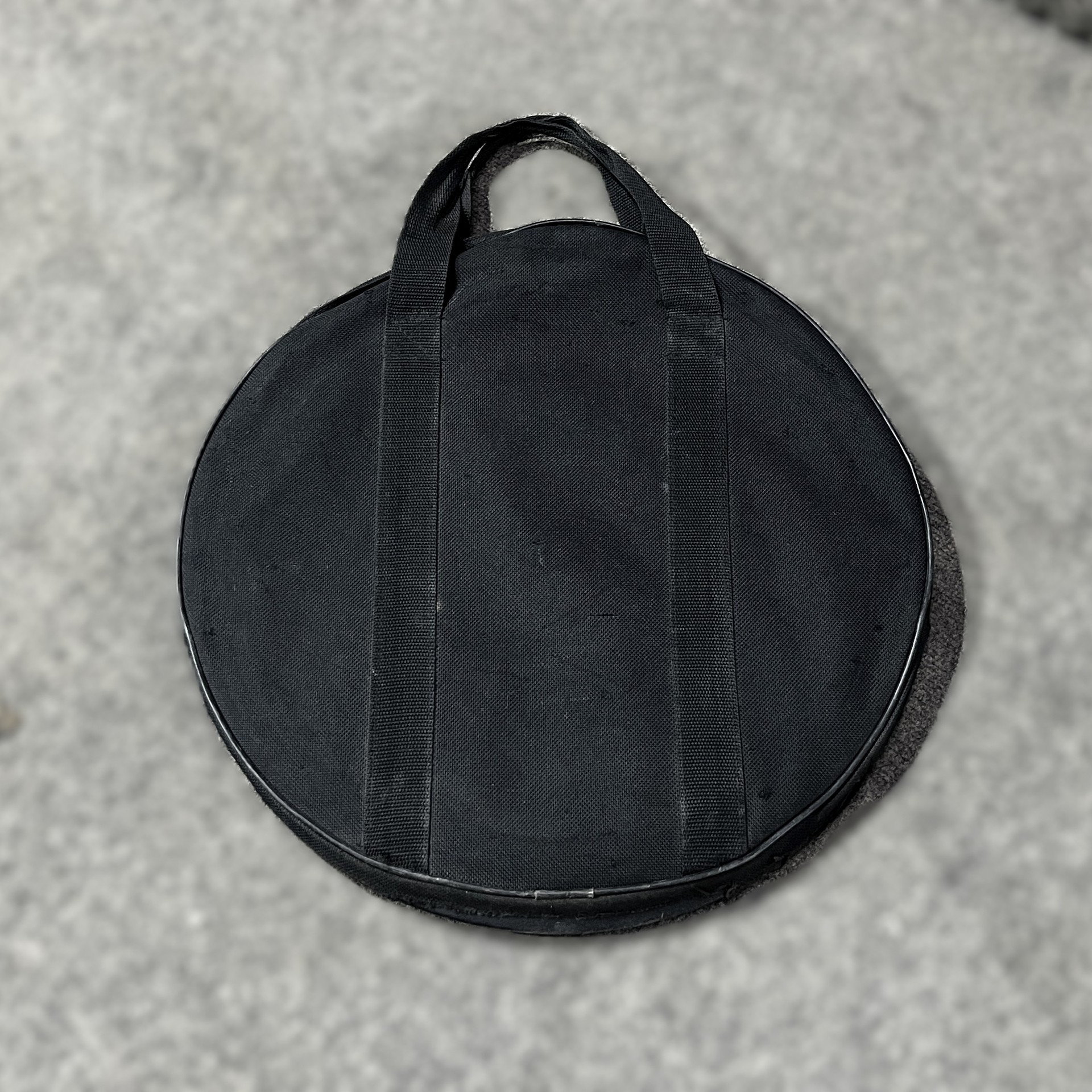

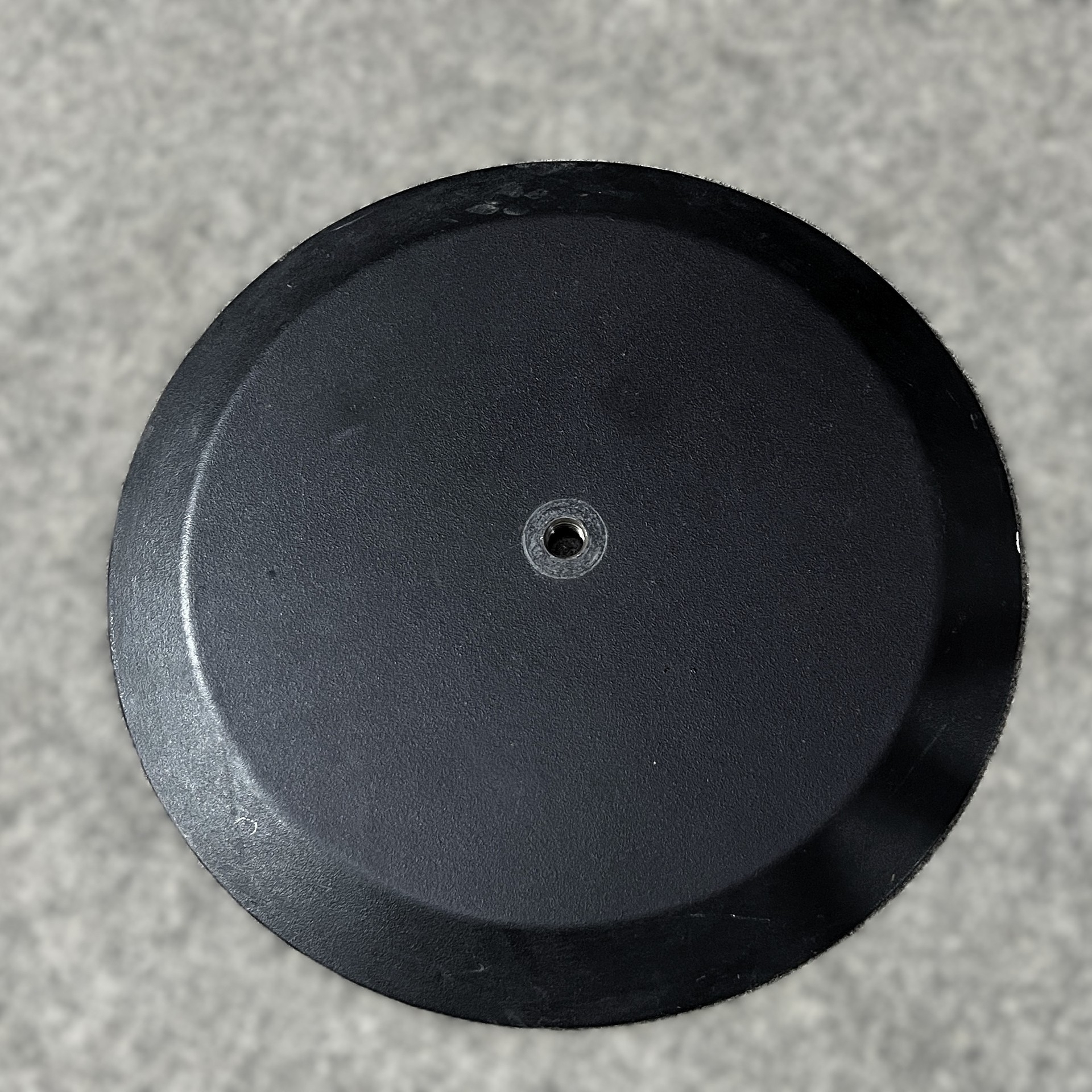

/ 2

Название:

Основание 500

Размер:

Диаметр 500 мм

Отверстия:

1 х М20

Совместимость:

Штанга монототема

Основание легкое, поэтому подходит для нетяжелых одиночных приборов

/ 3

Название:

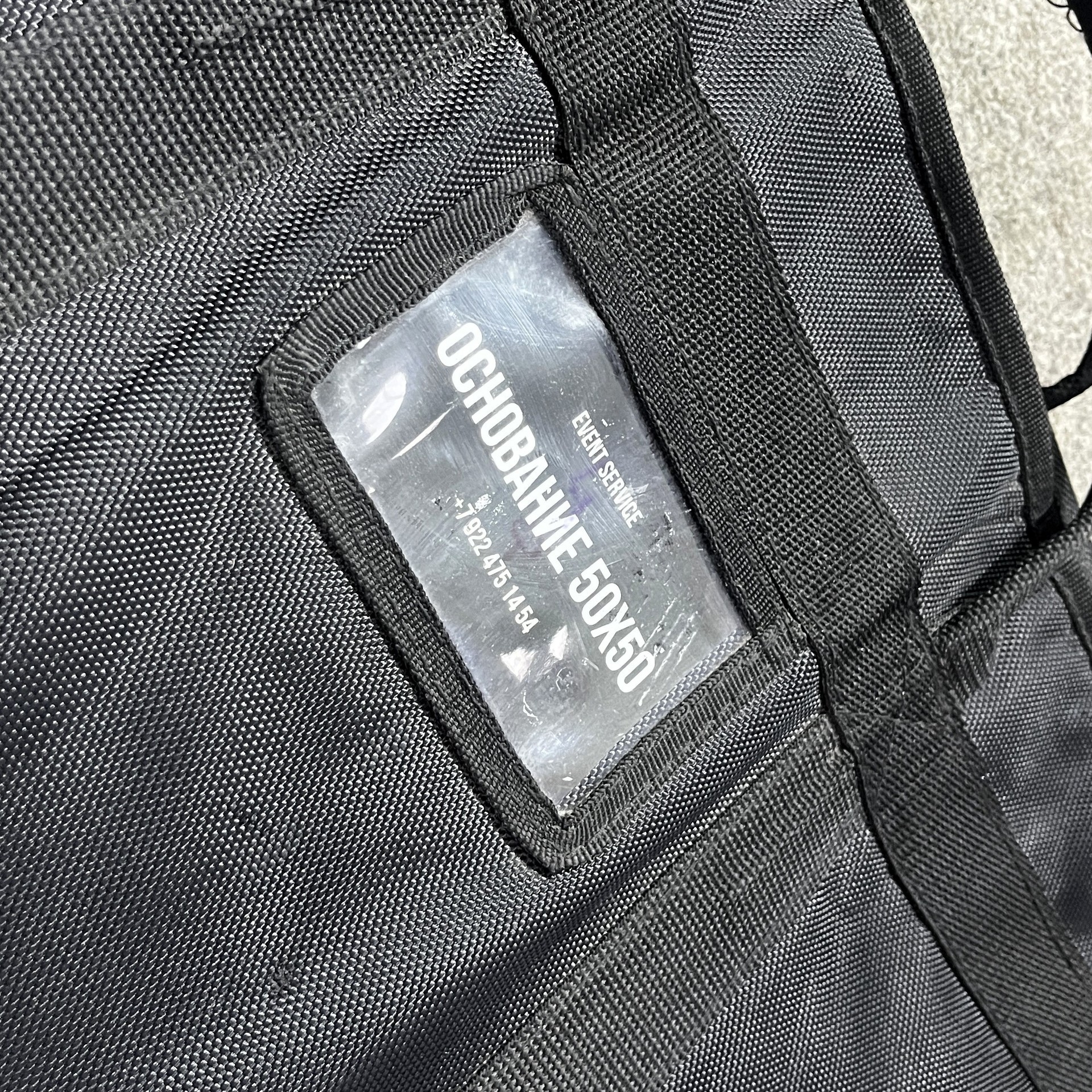

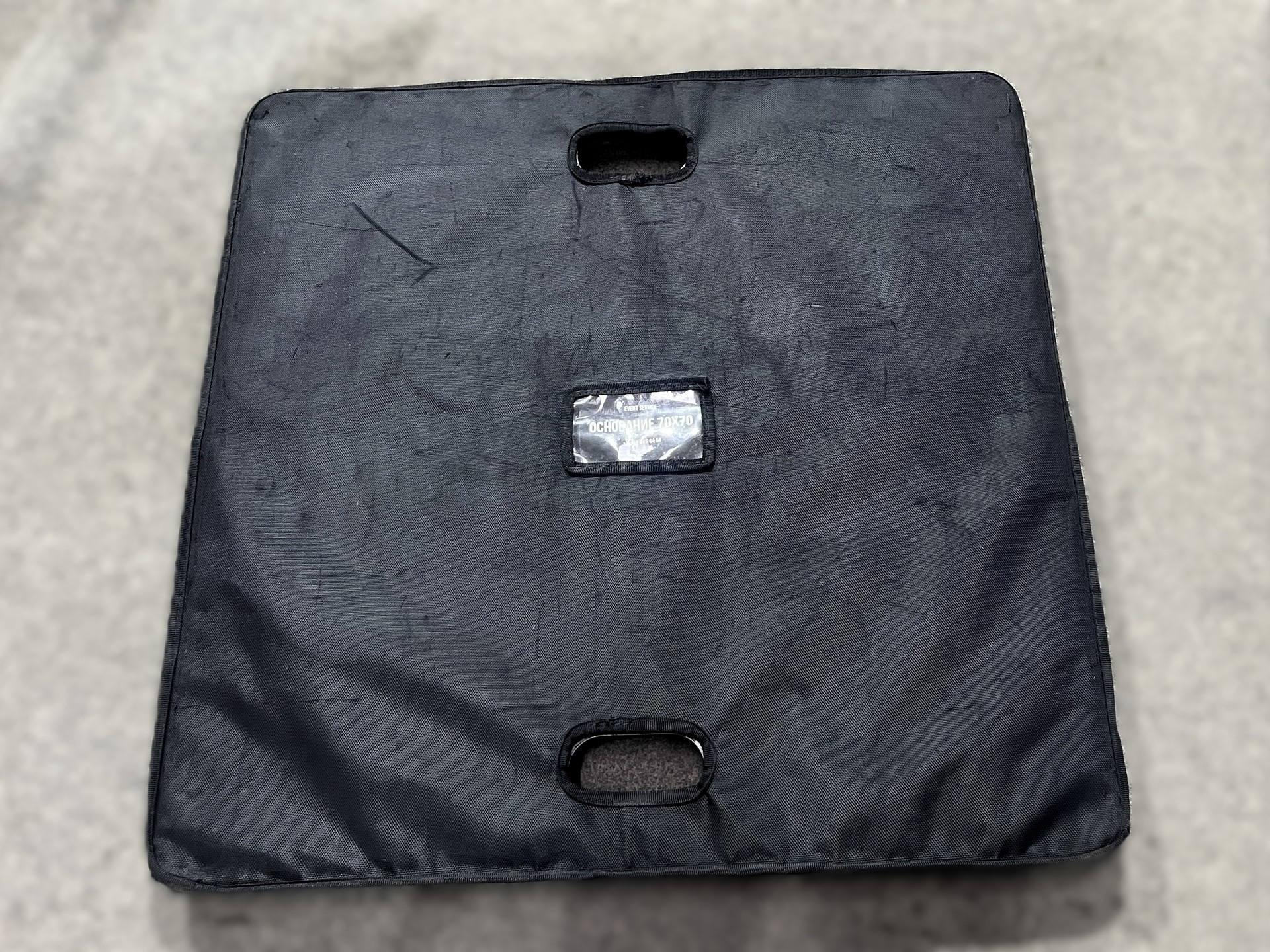

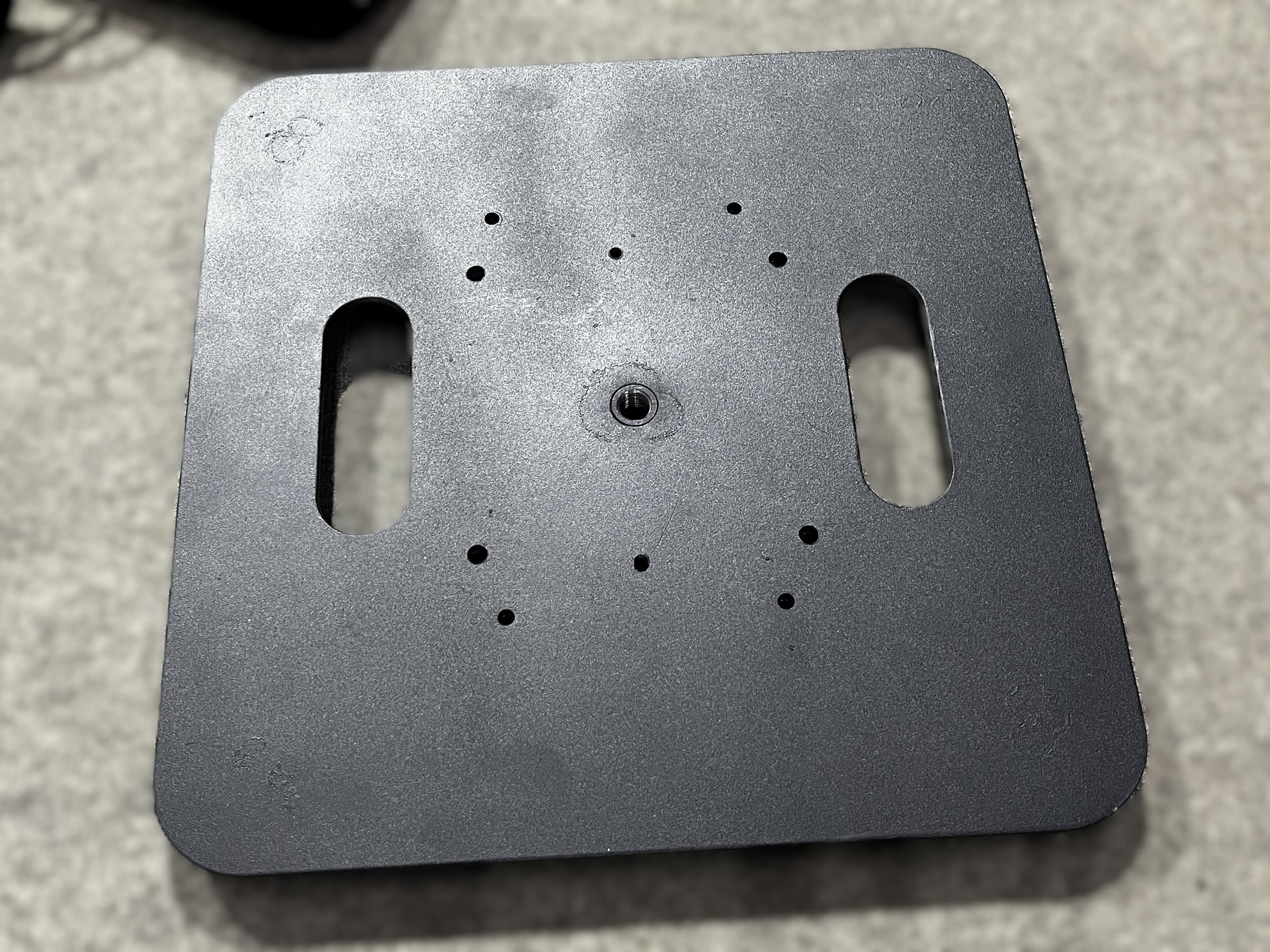

Основание 50 х 50

Размер:

50 х 50 см.

Отверстия:

1 х М20, 4 х М8

Совместимость:

Штанга монототема, тотем-самовар

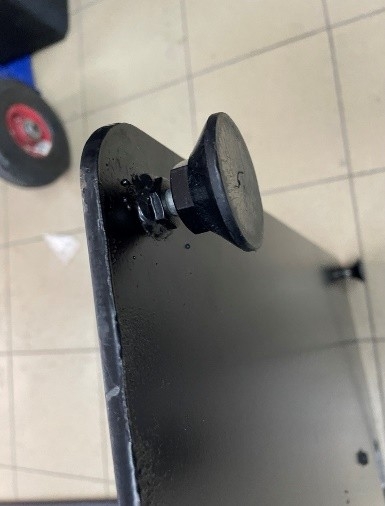

Основание легкое, поэтому подходит для нетяжелых одиночных приборов. Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

ВИДЕООБЗОР

/ 4

Название:

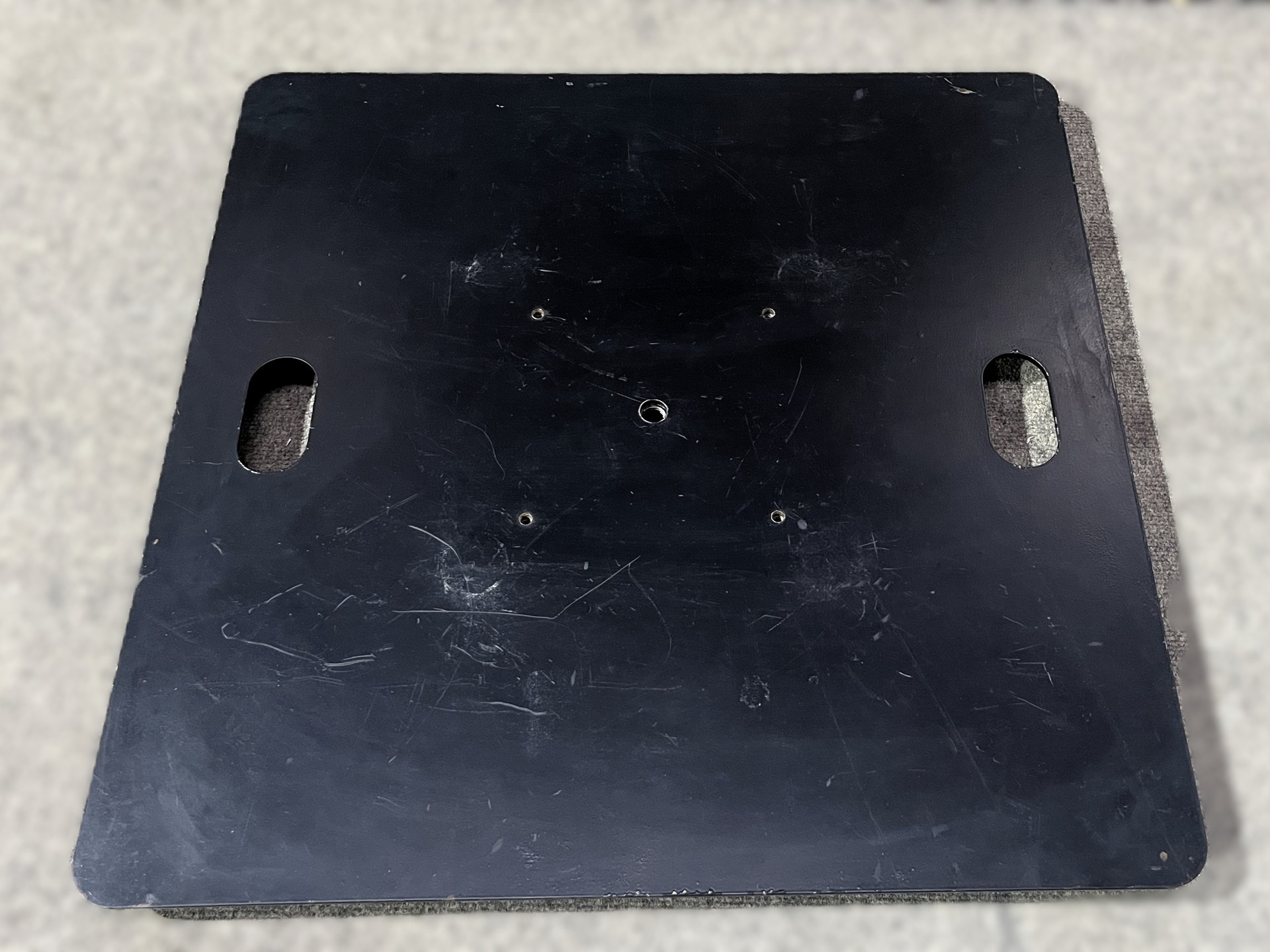

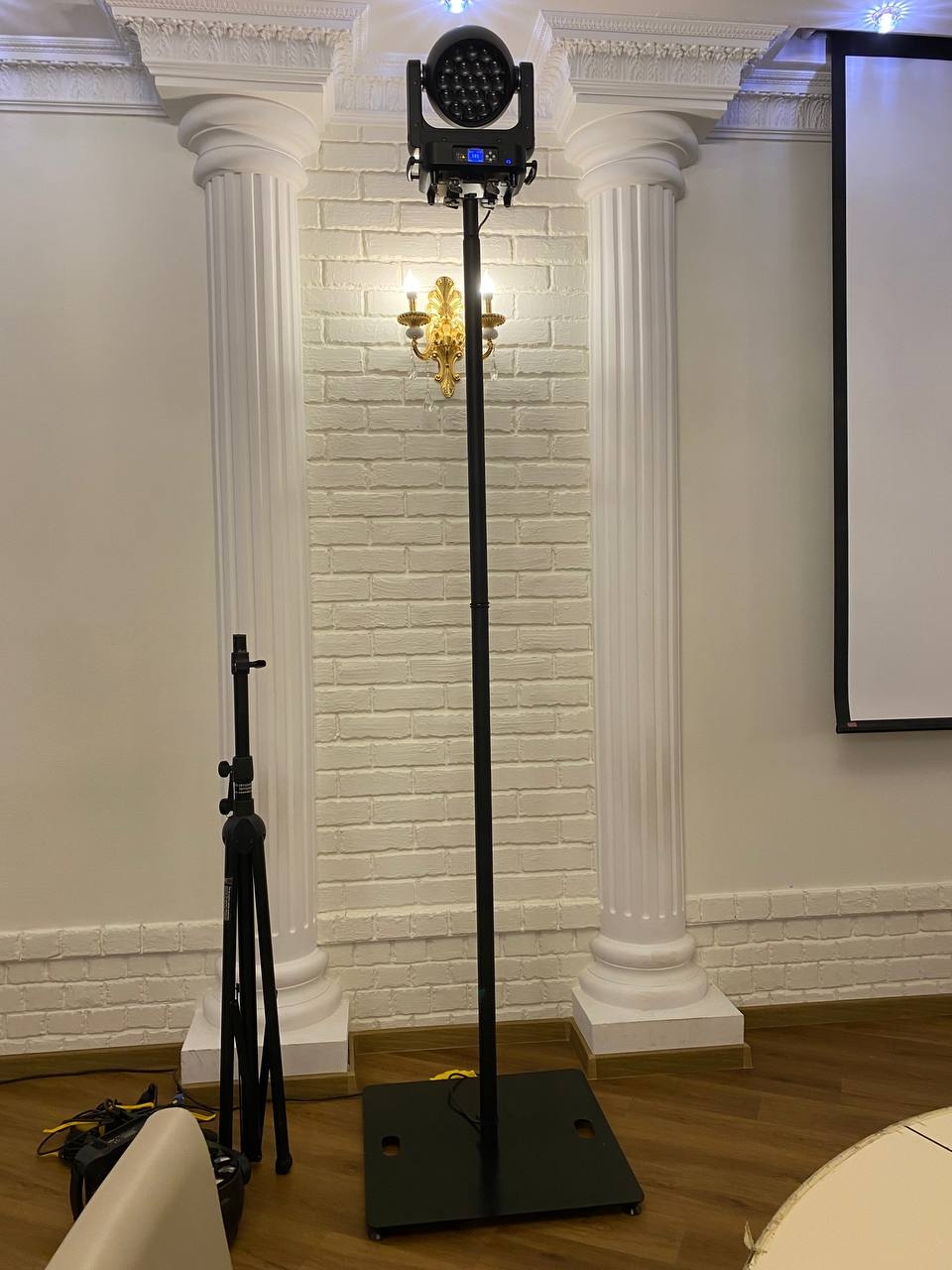

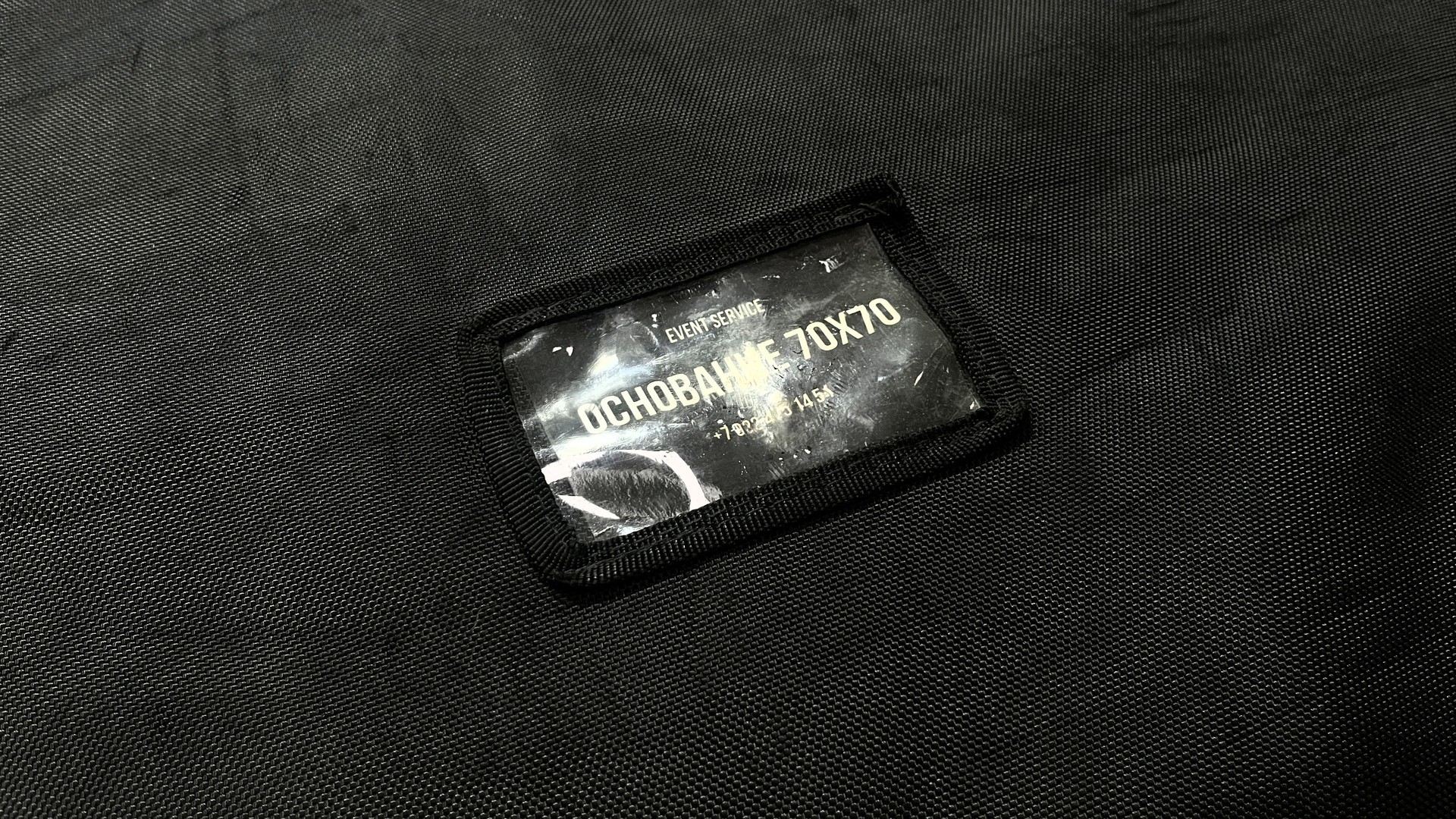

Основание 70 х 70

Размер:

70 х 70 см.

Отверстия:

1 х М20, 4 х М8

Совместимость:

Штанга монототема, Ферма

Основание для приборов средней тяжести и средней высоты тотема (3-4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

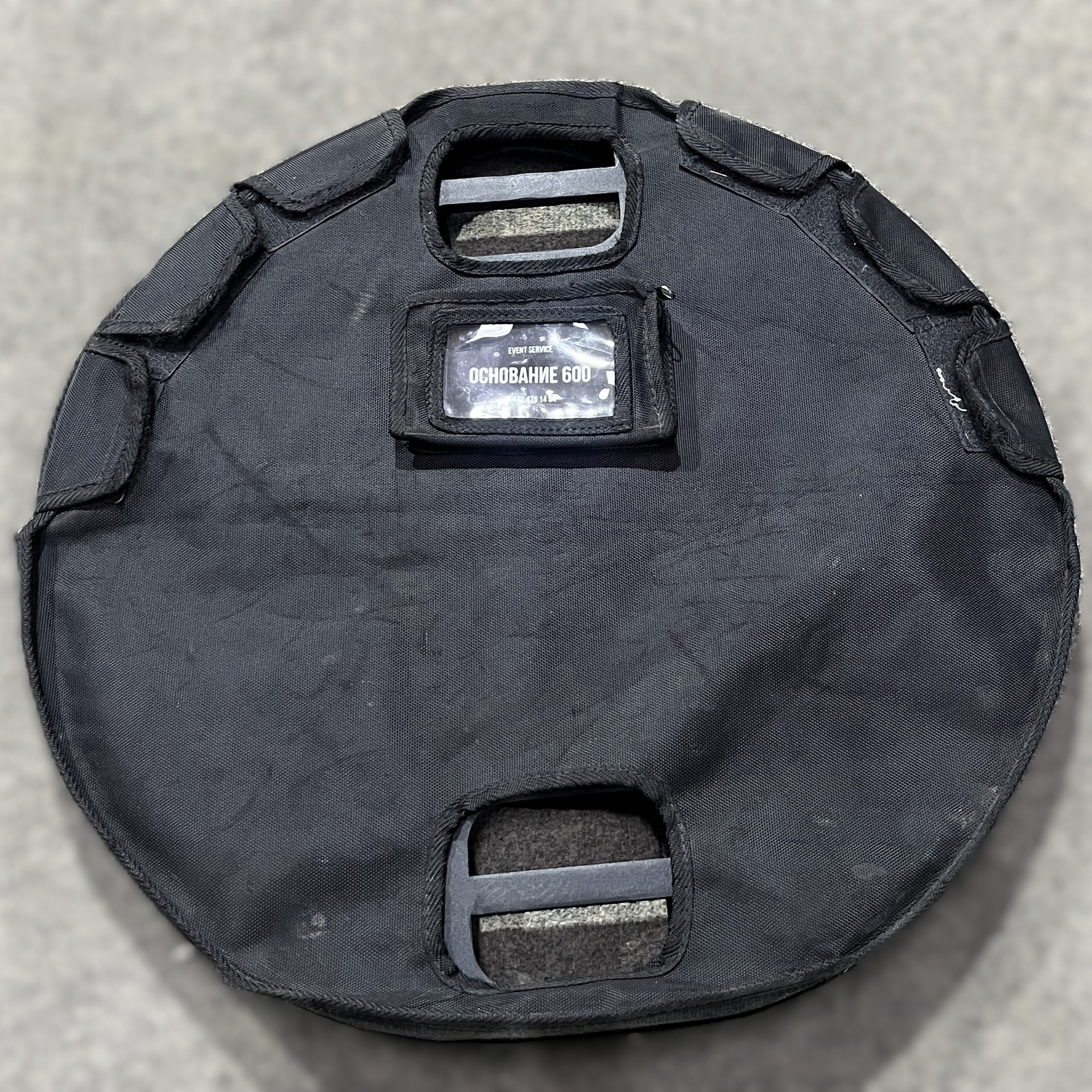

/ 2

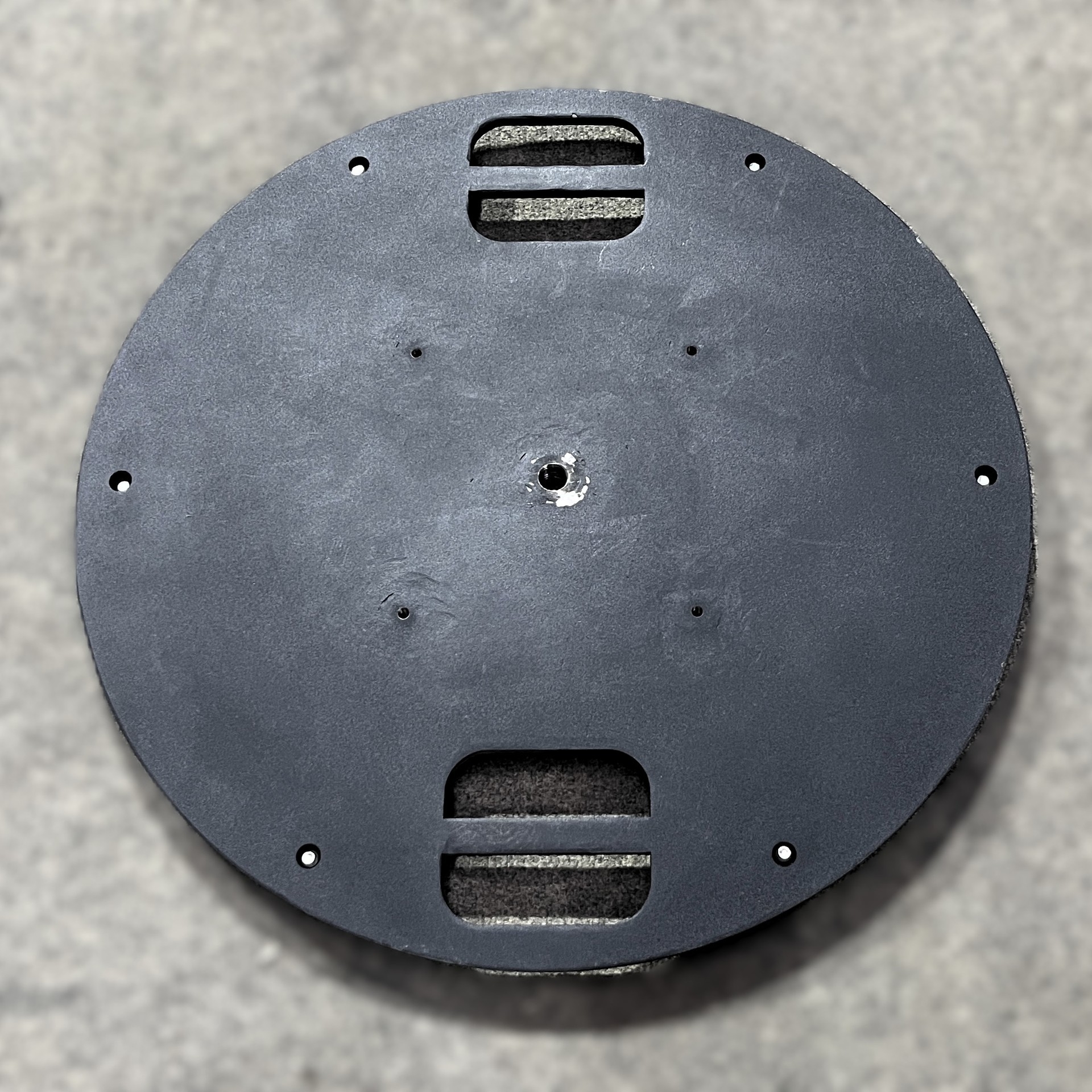

Название:

Основание 600

Размер:

Диаметр 600 мм

Отверстия:

1 х М20, 4 х М8

Совместимость:

Штанга монототема, Ферма

Основание для приборов средней тяжести и средней высоты тотема (3-4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

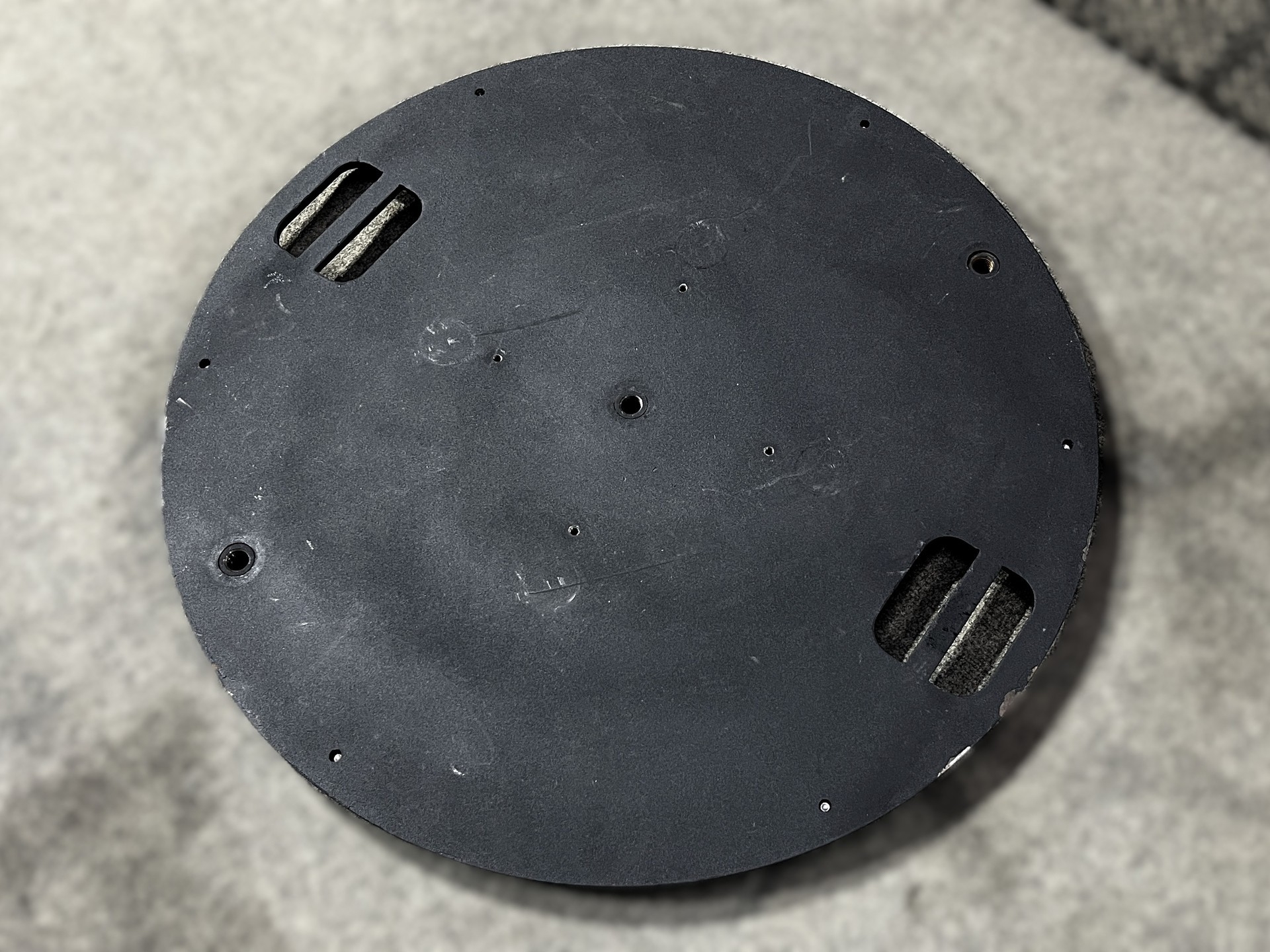

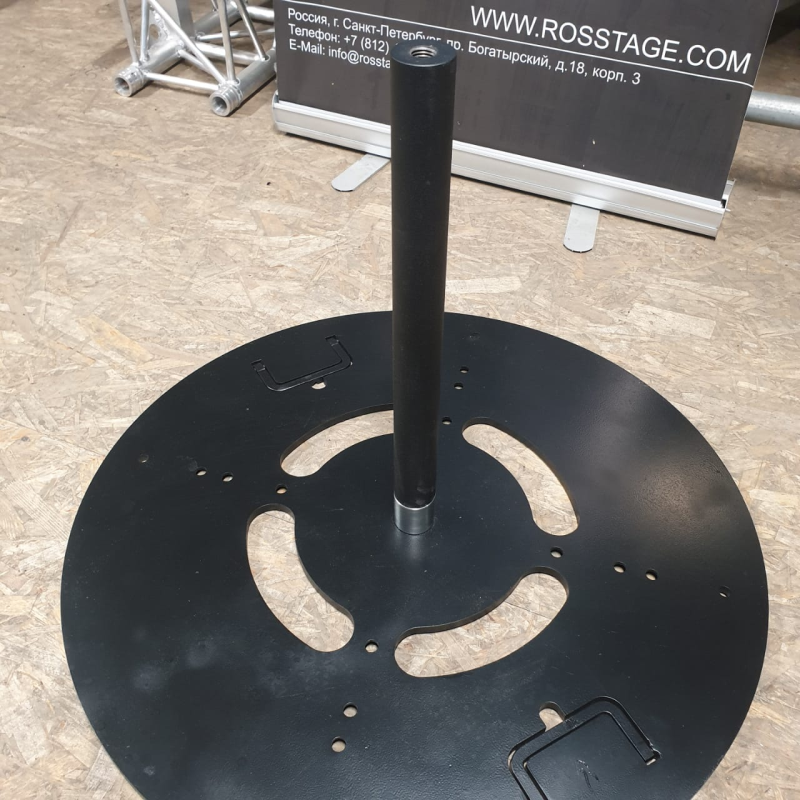

/ 5

Название:

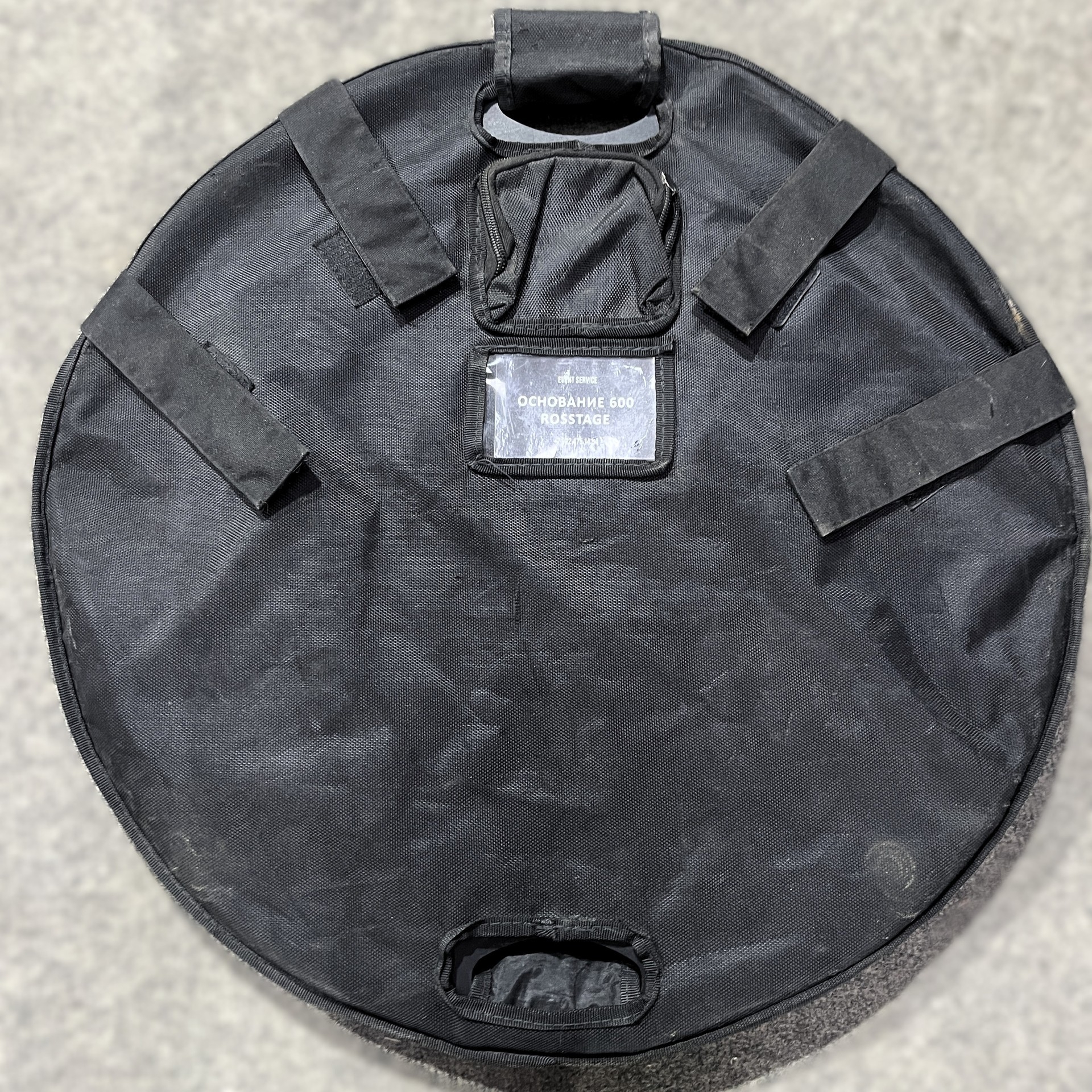

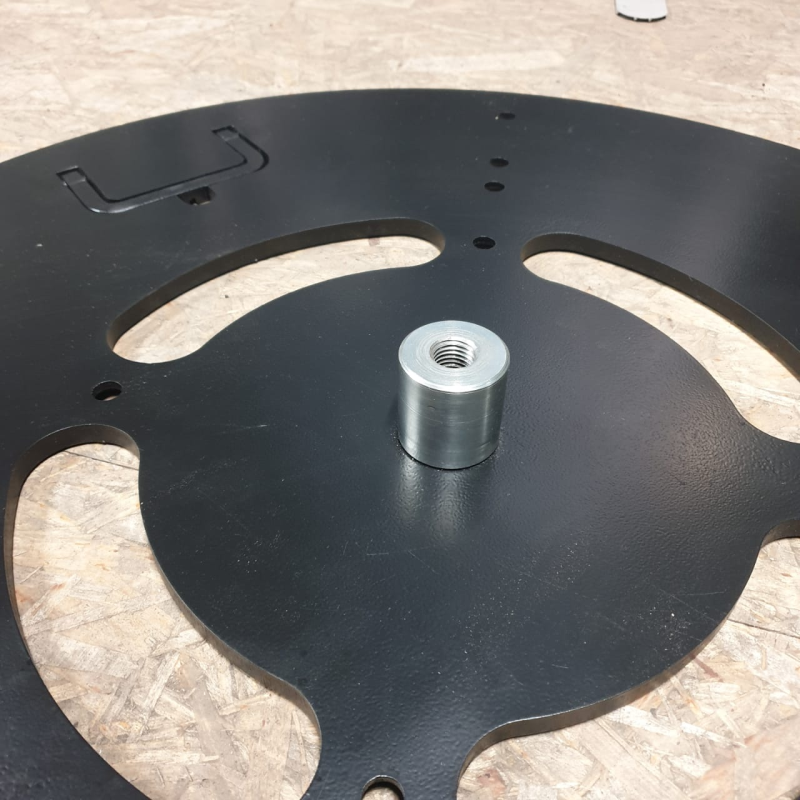

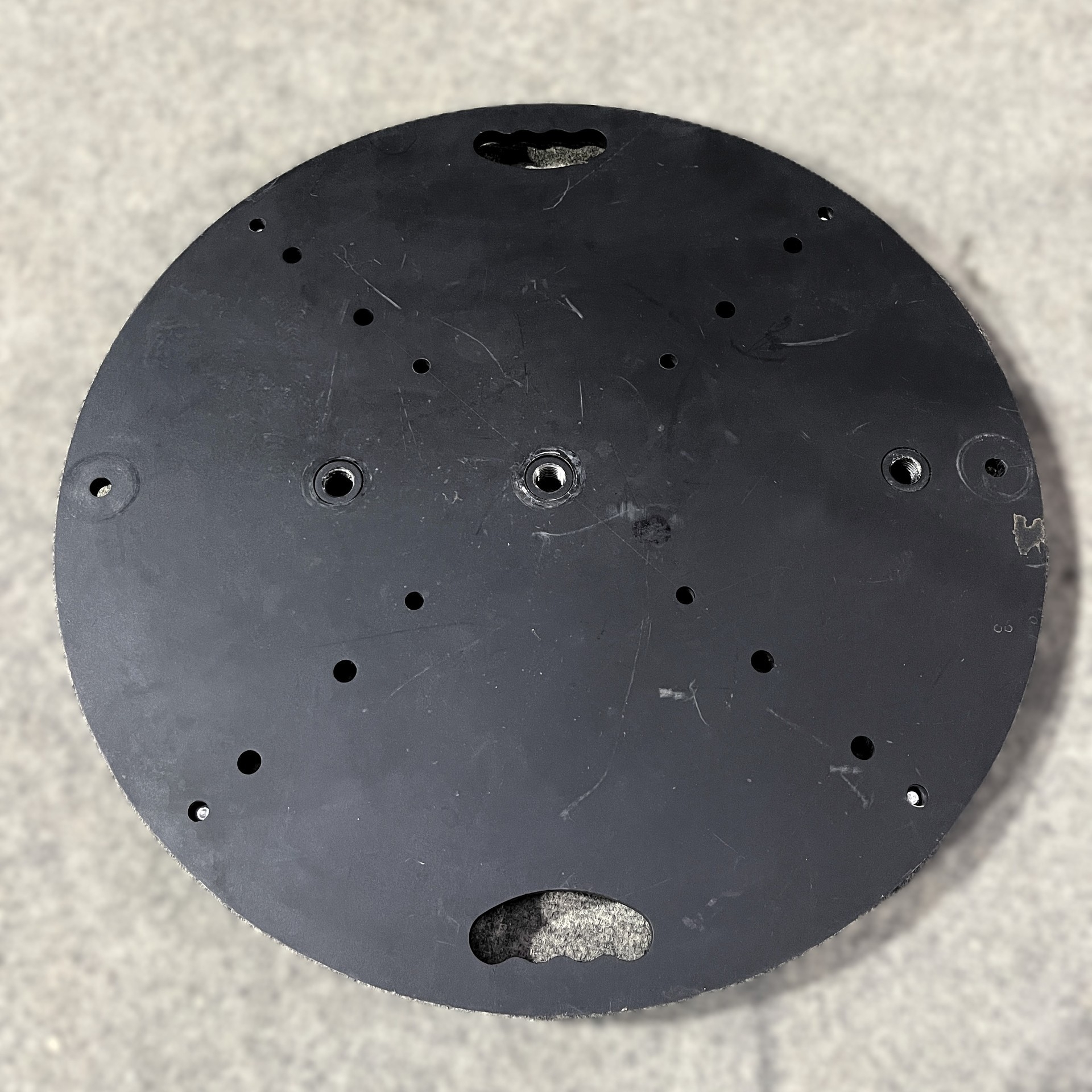

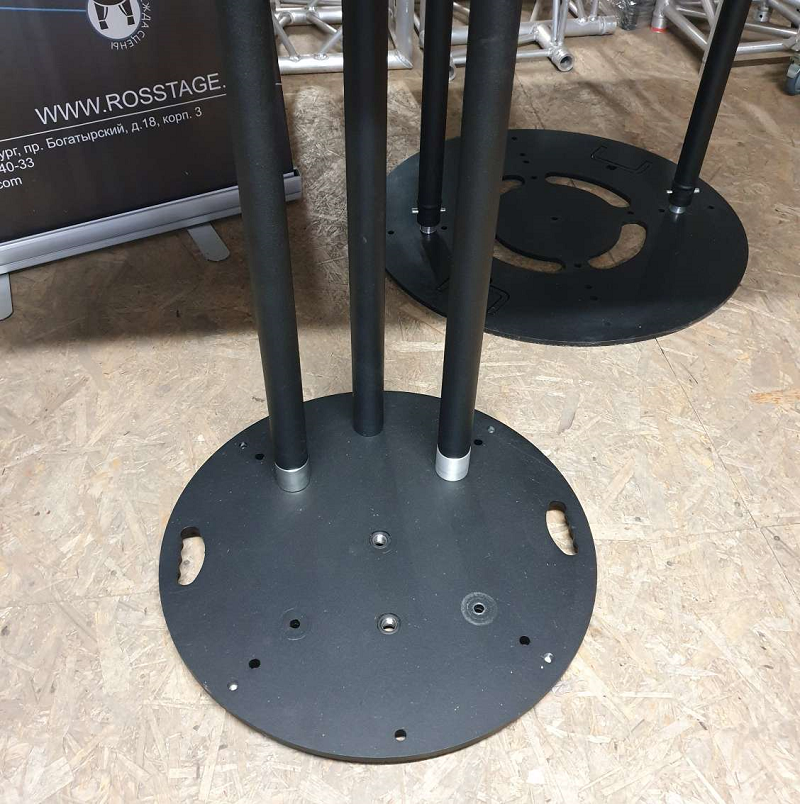

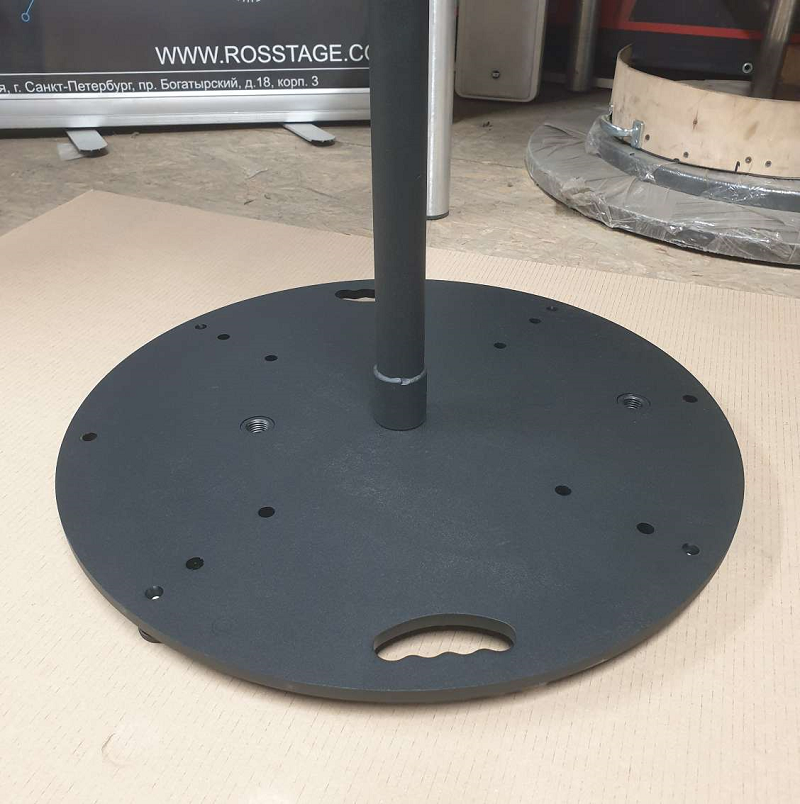

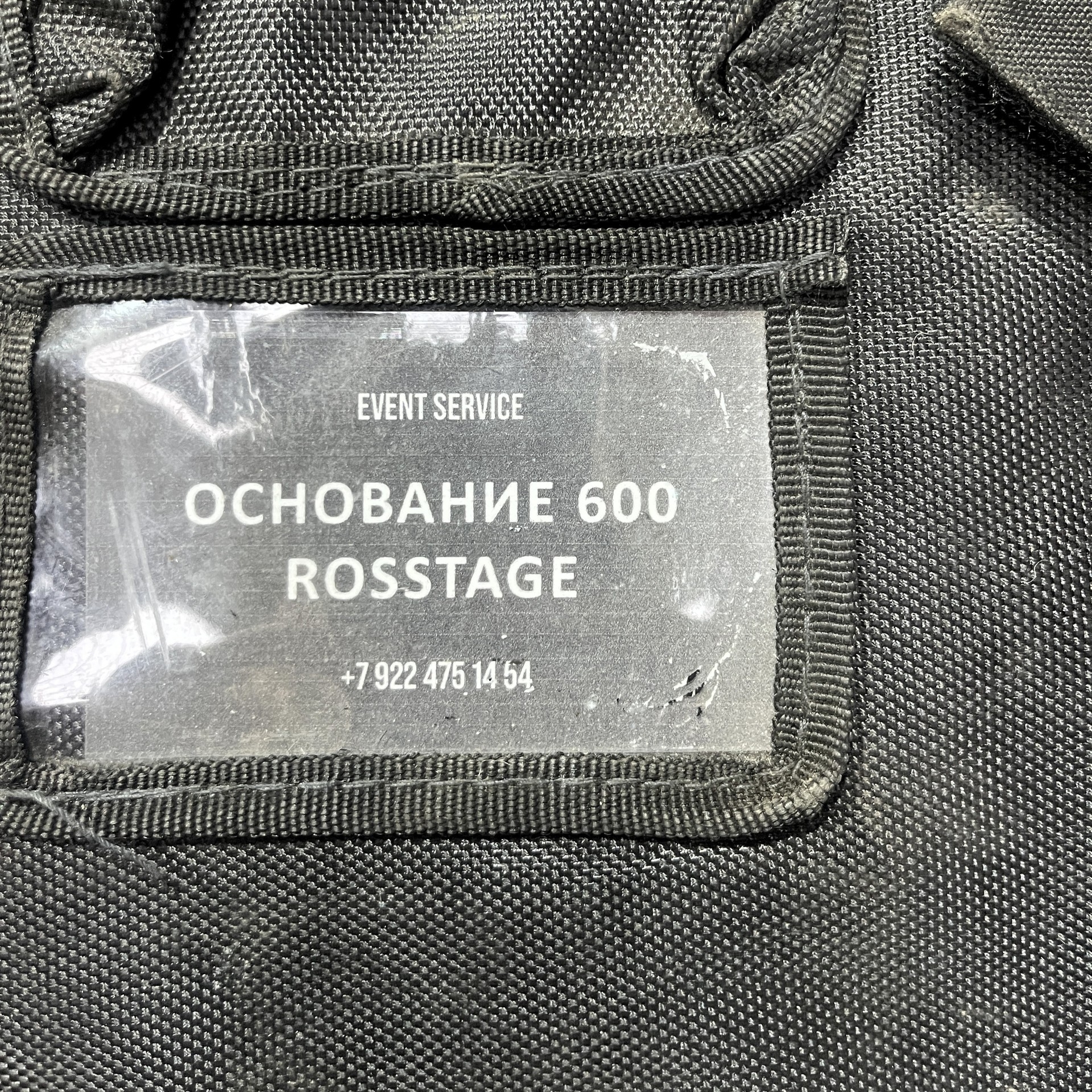

Основание 600 Rosstage

Размер:

Диаметр 600 мм

Отверстия:

3 х М20, 10 x M12, 4 х М10

Совместимость:

Штанга монототема, U-frame

Основание для приборов средней тяжести, U-frame 500 и средней высоты тотема (3-4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

ВИДЕООБЗОР

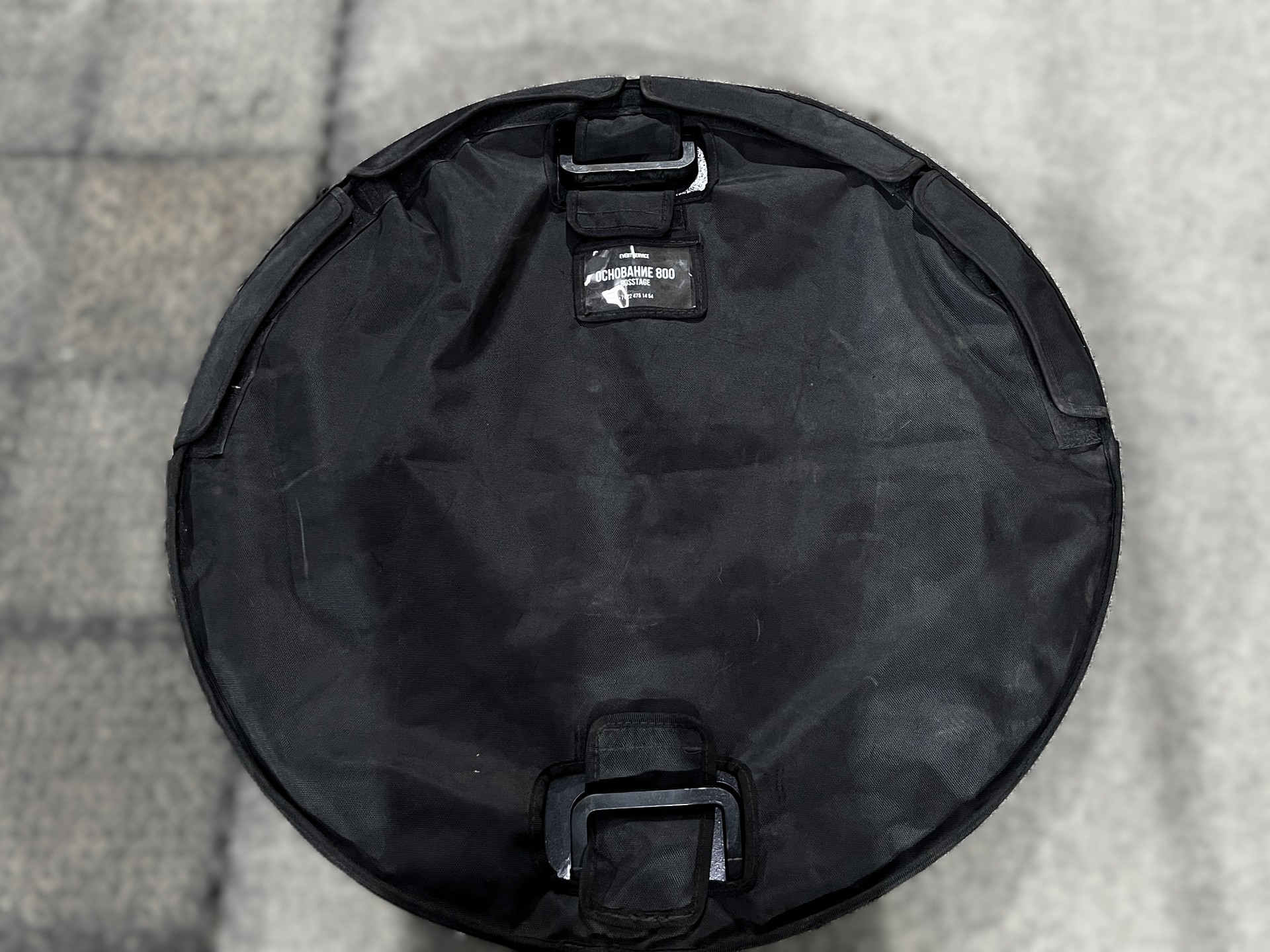

/ 3

Название:

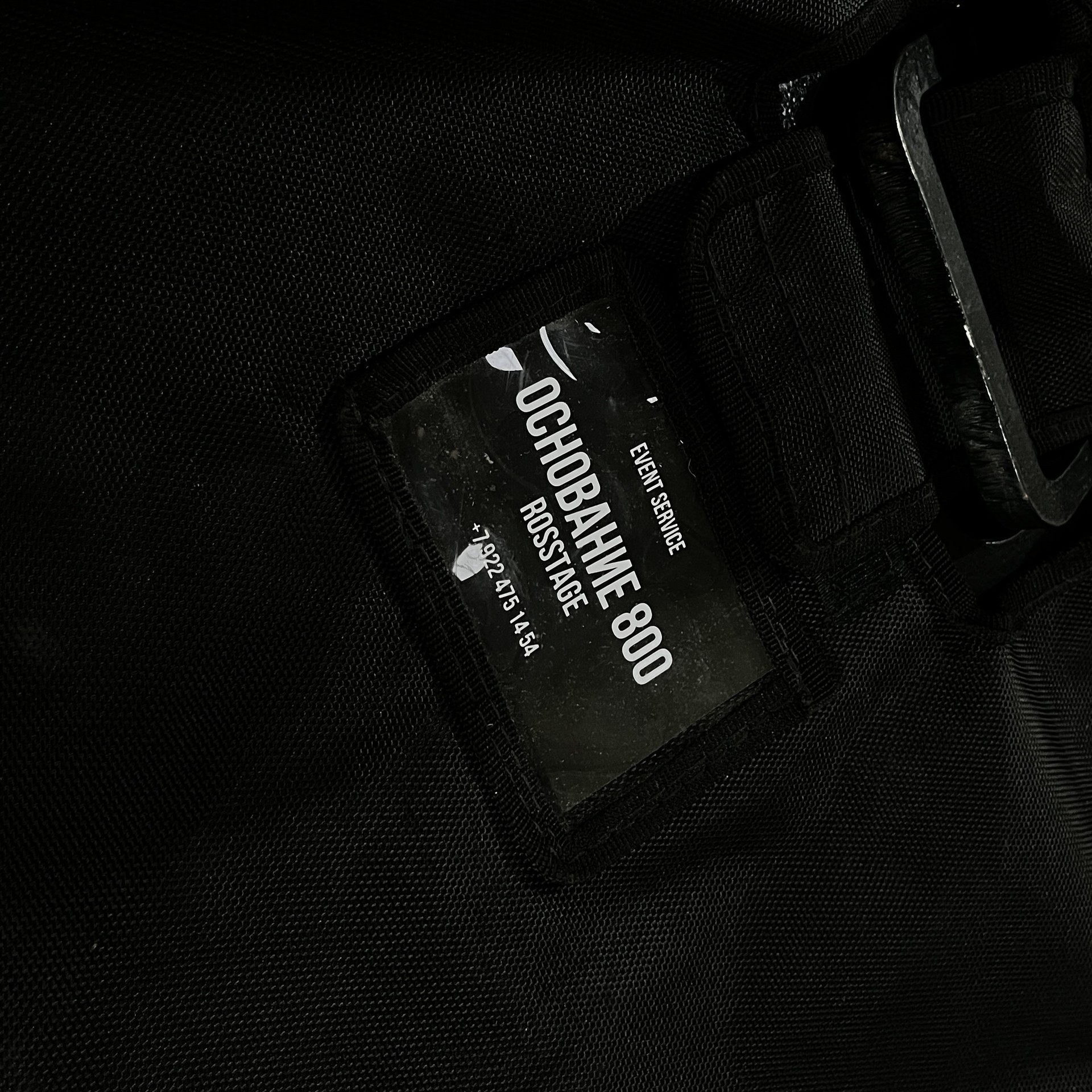

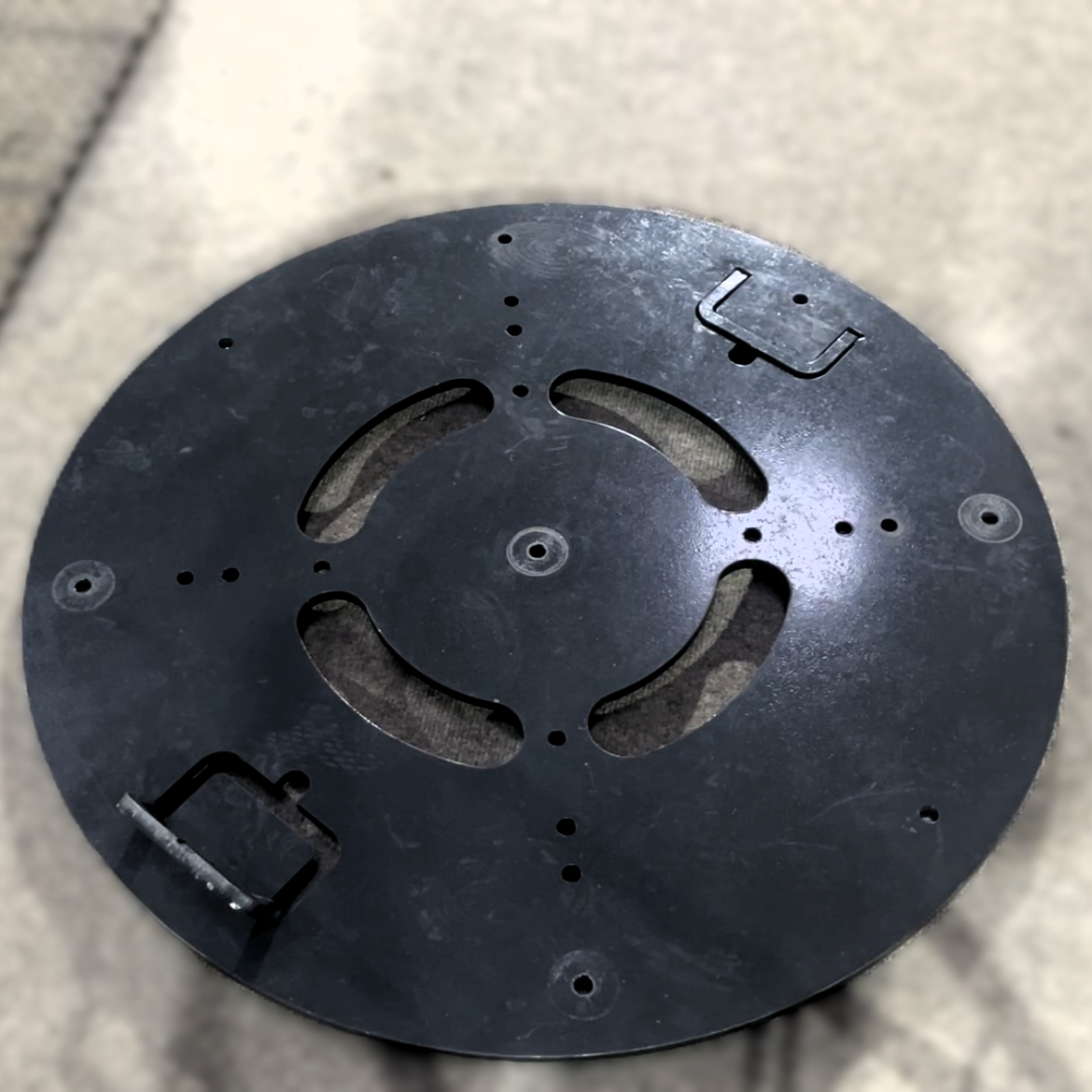

Основание 800 Rosstage

Размер:

Диаметр 800 мм

Отверстия:

17 х М12

Совместимость:

Штанга монототема, U-frame

Основание для тяжелых приборов, U-frame 500 и 700, высоких монототемов (более 4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

ВИДЕООБЗОР

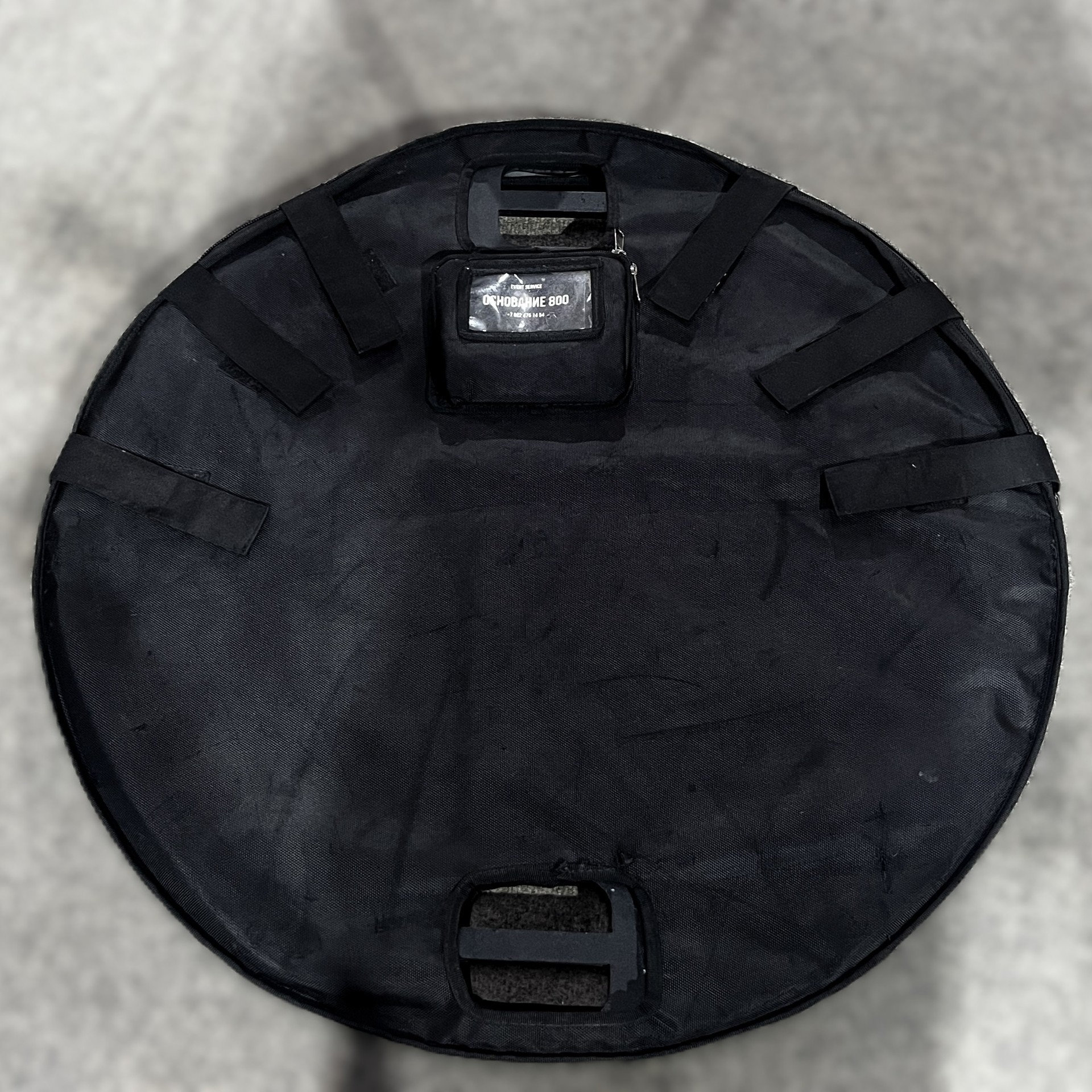

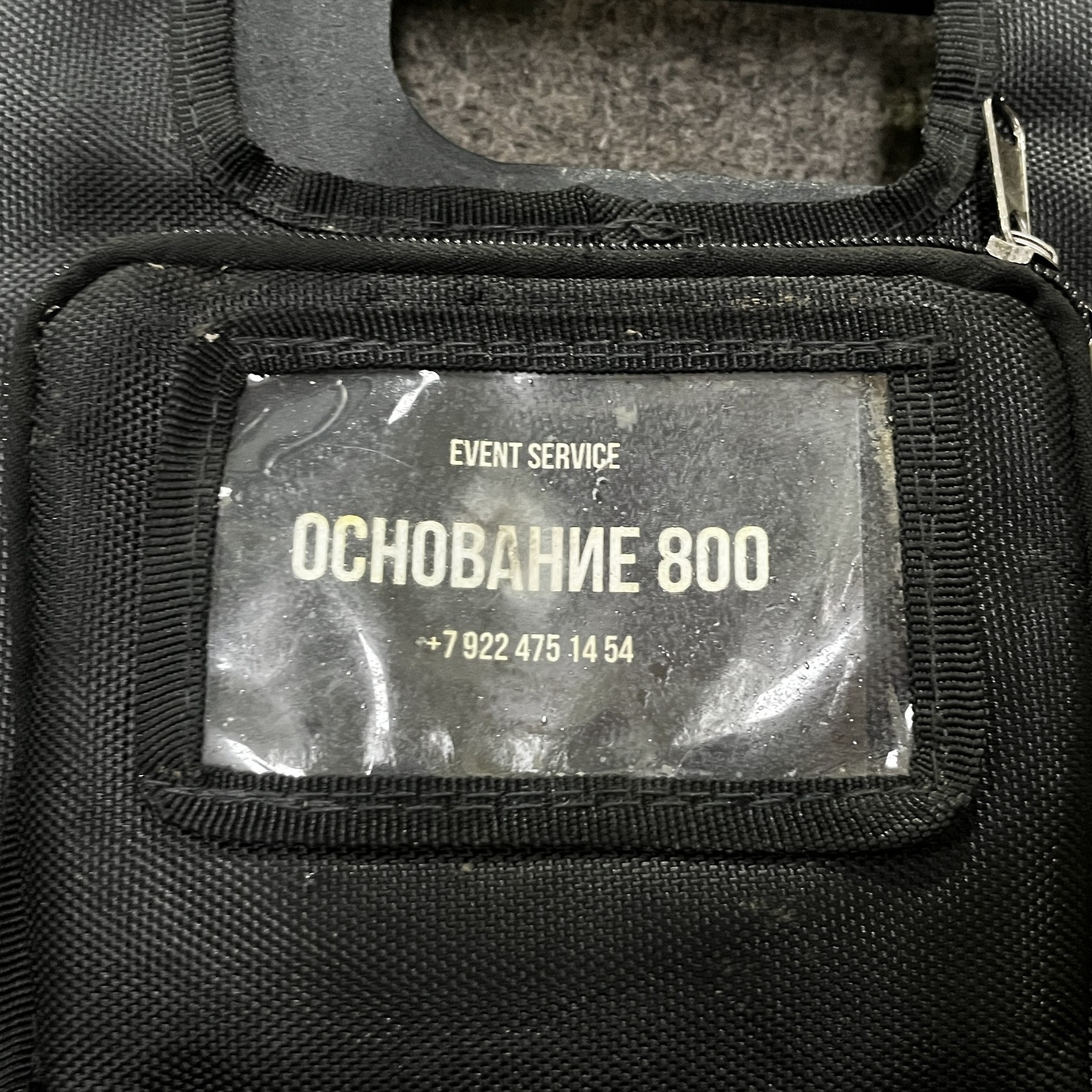

/ 3

Название:

Основание 800

Размер:

Диаметр 800 мм

Отверстия:

3 х М20, 4 х М8

Совместимость:

Штанга монототема, U-frame

Основание для тяжелых приборов, U-frame 700, фермовых конструкций и высоких монототемов (более 4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

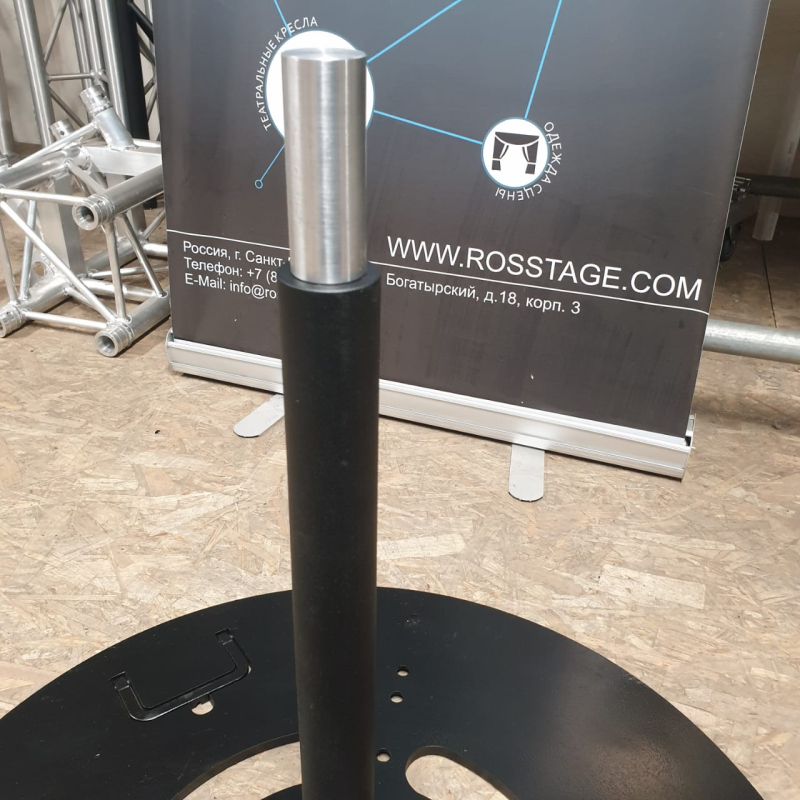

Это металлическая труба, у которой с одной стороны шпилька М20, а с другой - отверстие с резьбой М20 или М10. Трубы с отверстием М20 можно соединять с другой такой же трубой.

/ 2

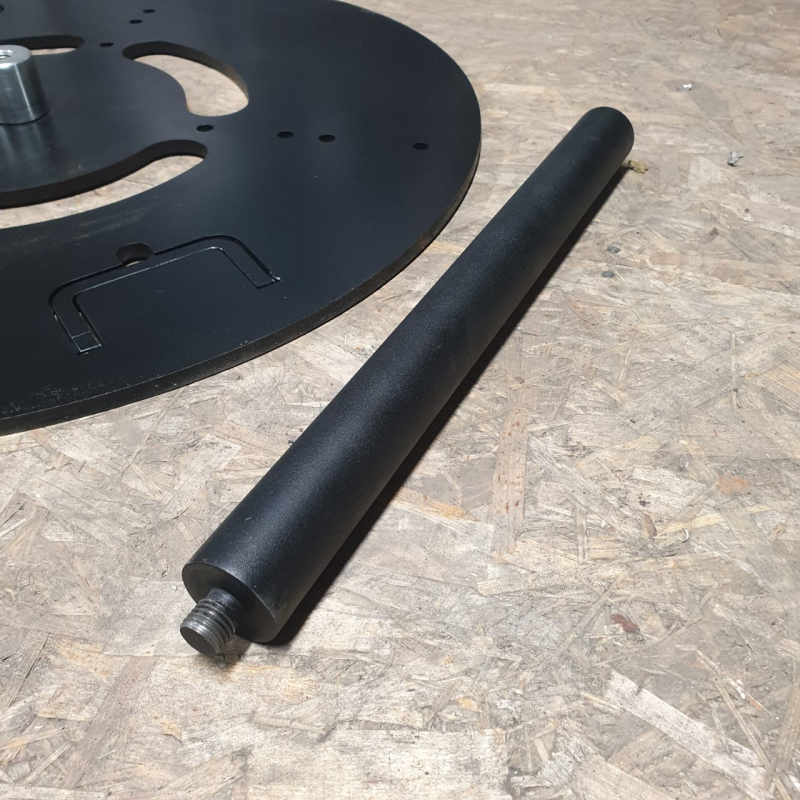

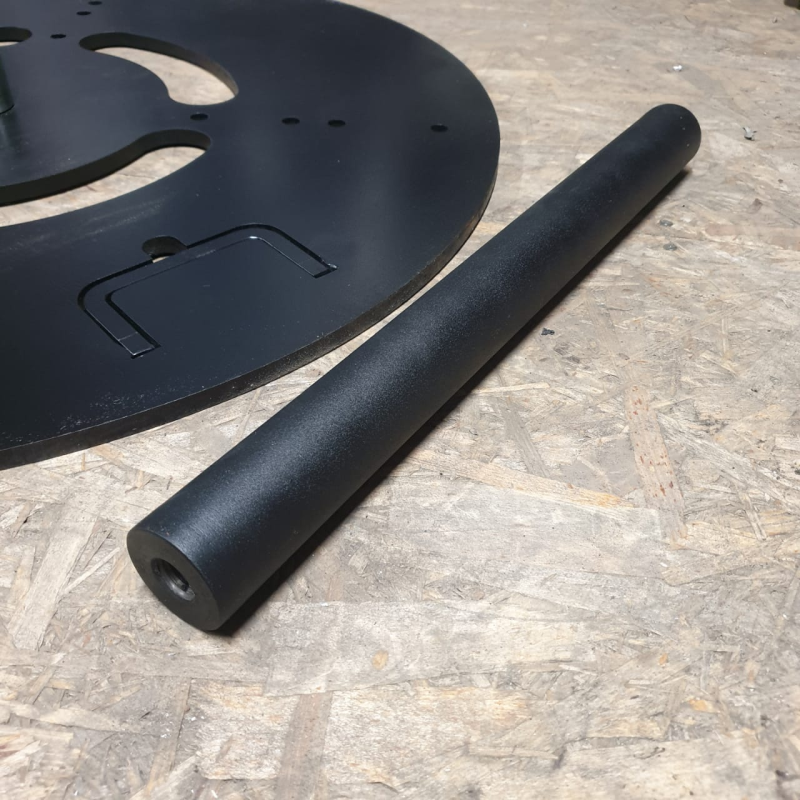

Фискированные штанги.

Они имеют диаметр 50 мм, фиксированную длину 0.5 , 1 , 1.5 м. Шпилька и отверстие М20, то есть эти трубы можно соединять между собой.

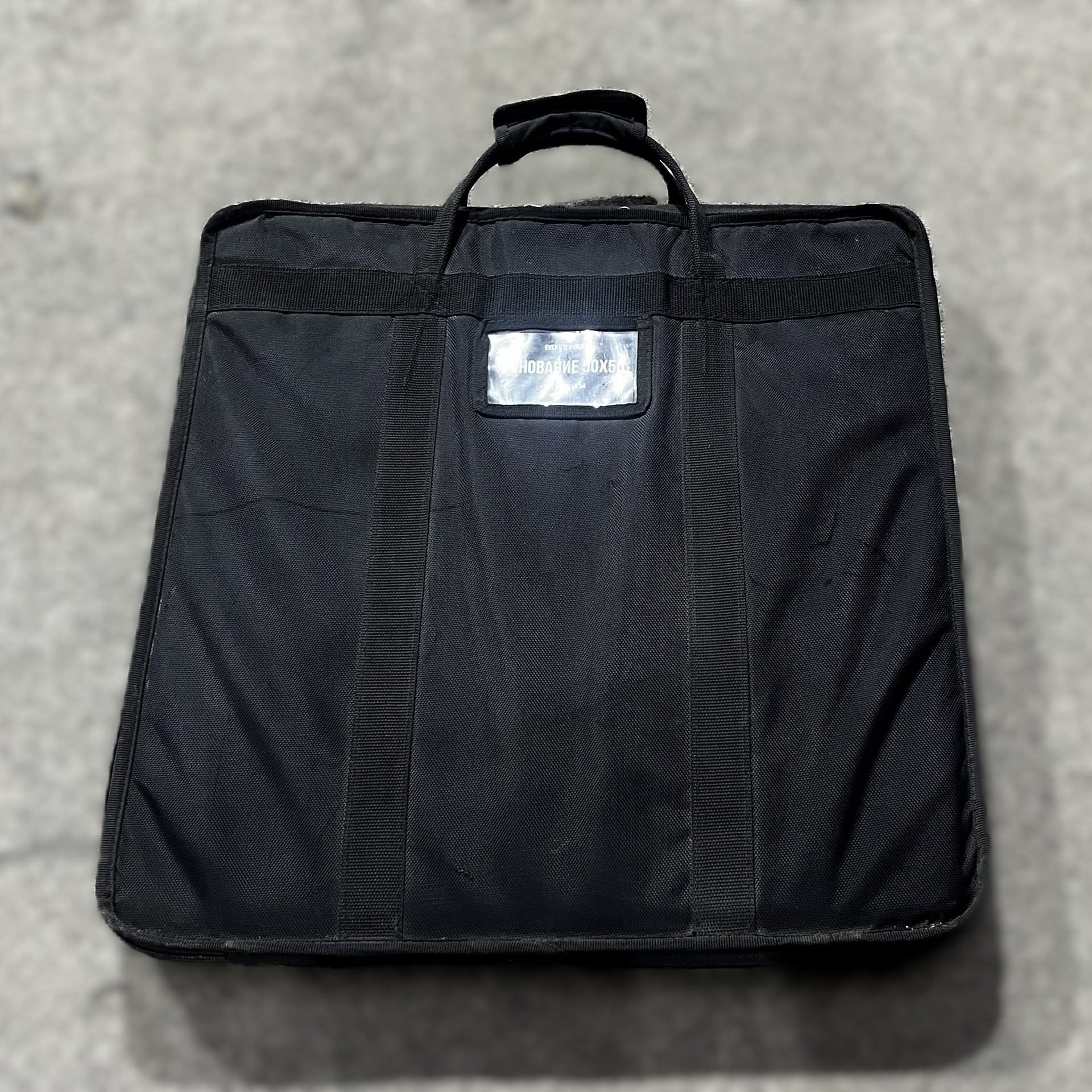

Ездят в сумках по 2 шт., обязательна правильная укладка в сумку (шпилькой в ту часть сумки, которая не проклеена ПВХ)

/ 2

Телескопические штанги.

Длина штанги в диапазоне 1,4 - 2,4 м. Диаметр верхней штанги 35 мм (сразу можно надеть оба вида Адаптер для акустической стойки), нижней штанги 40 мм. Снизу шпилька М20 для вкручивания в основание или фиксированную штангу, сверху отверстие М10 для хомута, струбцины или лиры.
Ездят в сумках по 2 шт., обязательна правильная укладка в сумку (шпилькой в ту часть сумки, которая не проклеена ПВХ)

/ 2

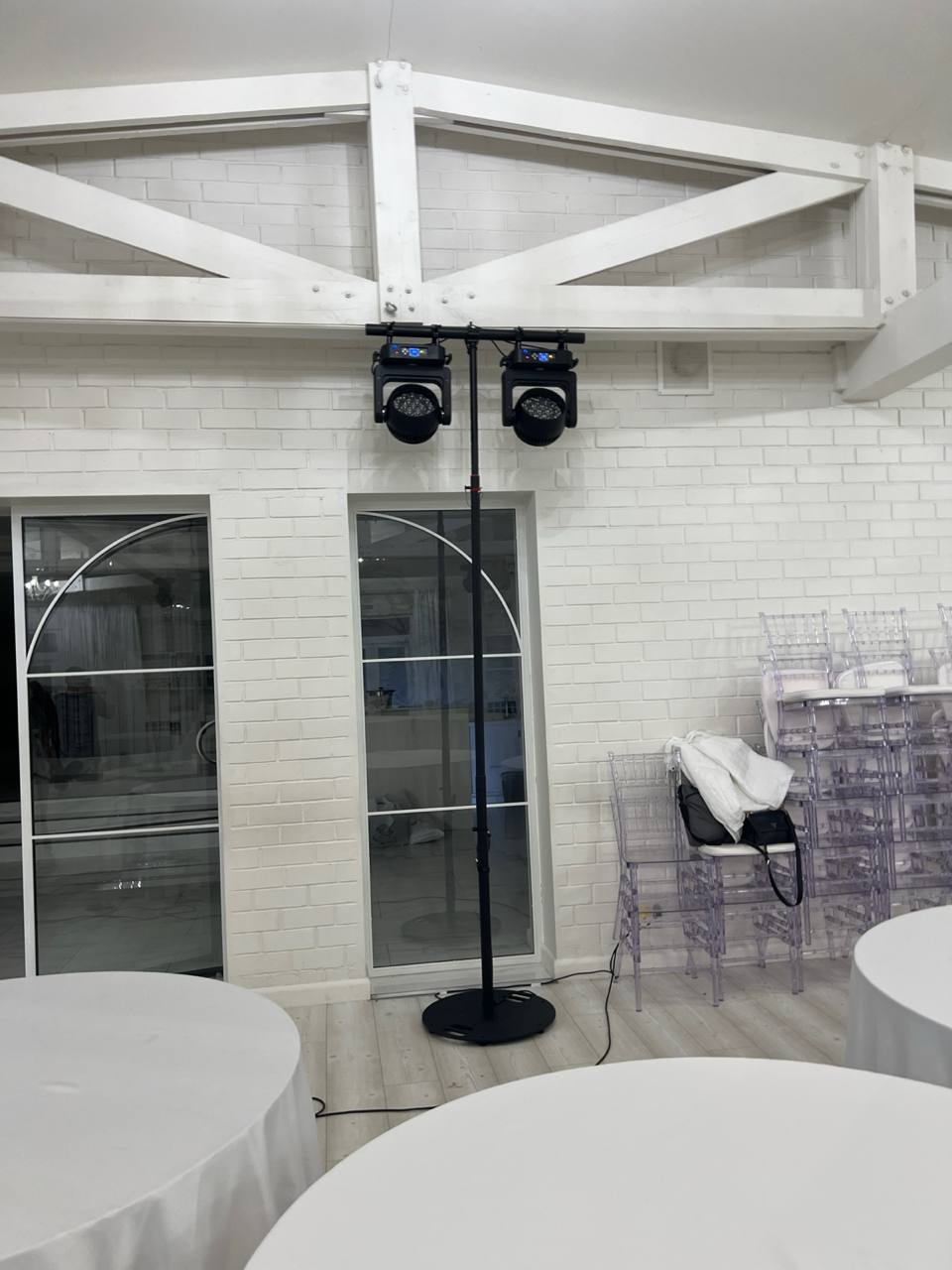

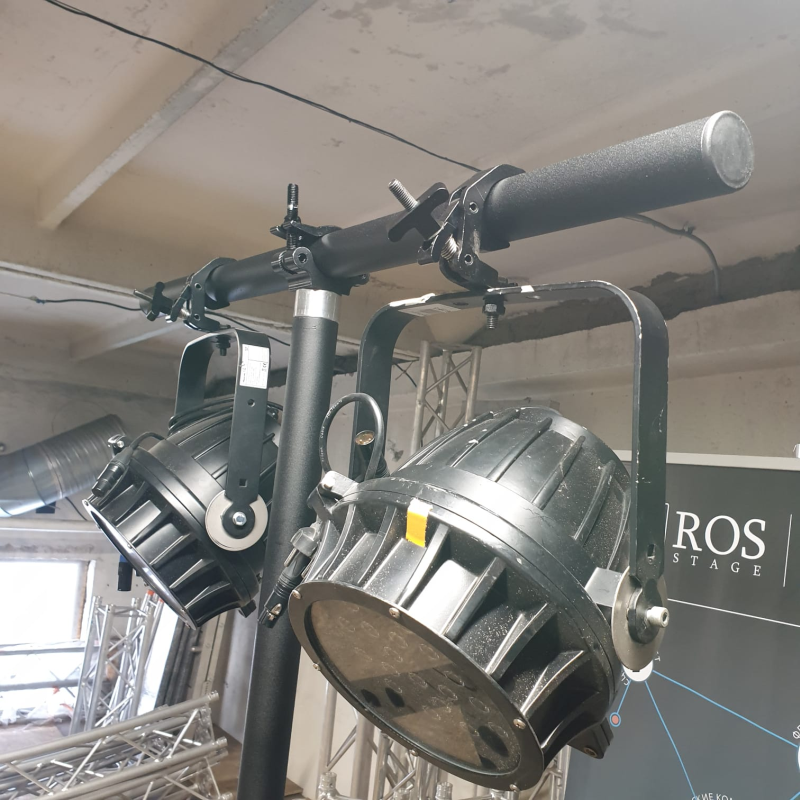

Ригель

Это труба для подвеса световых приборов. Ригель крепится по центру трубы с помощью усиленных хомутов 50 мм.

Для монототемов мы используем ригель 1 м. длиной и 50 мм диаметром.

Ни в коем случае нельзя затягивать монототем ригелем. В этом случае тотем и переходник затянутся настолько сильно, что раскрутить конструкцию можно будет только тисками на складе. Важно, чтобы ригель с обеих сторон тотема имел одинаковый по расстоянию вылет.

/ 2

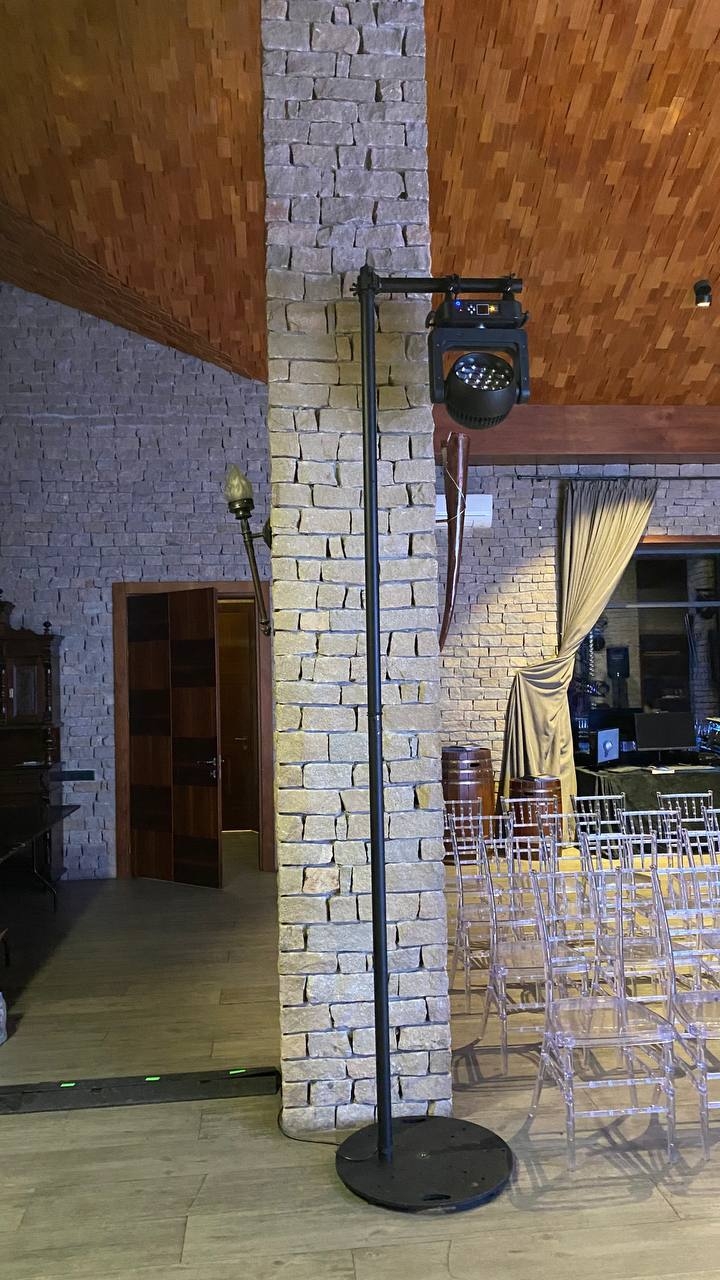

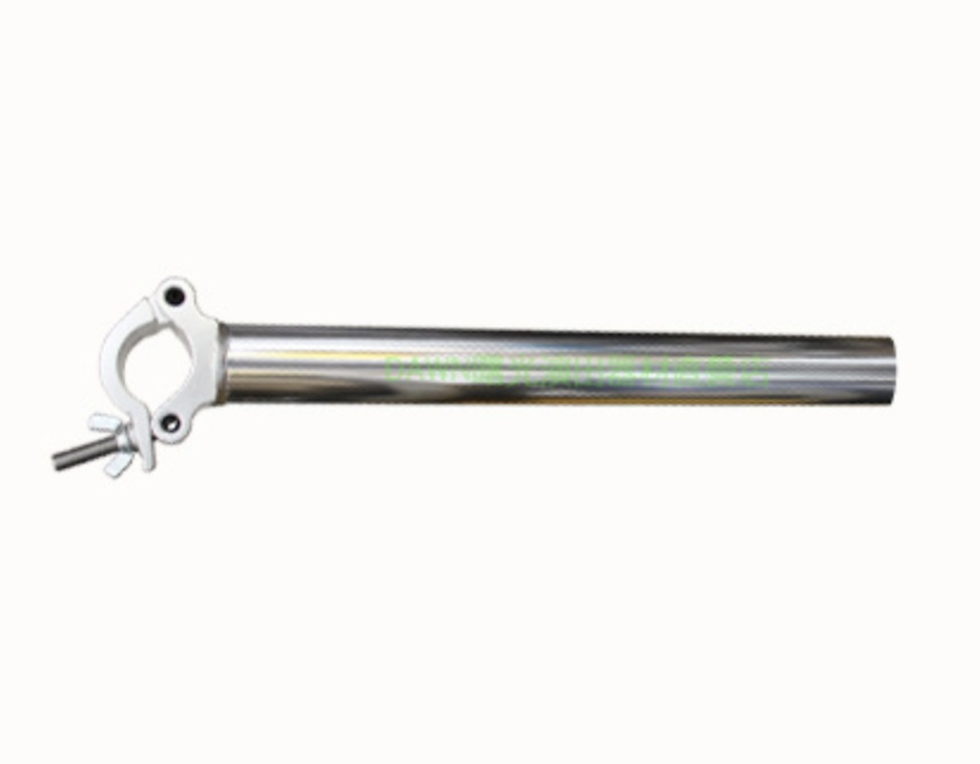

Боковая перекладина

Используется для подвеса одного светового прибора сбоку монототема или фермы

Имеет хомут для трубы диаметром 50 мм.

Ездят в сумке, в наличии 6 штук

Для установки приборов на монототемы часто требуются переходники:

/ 3

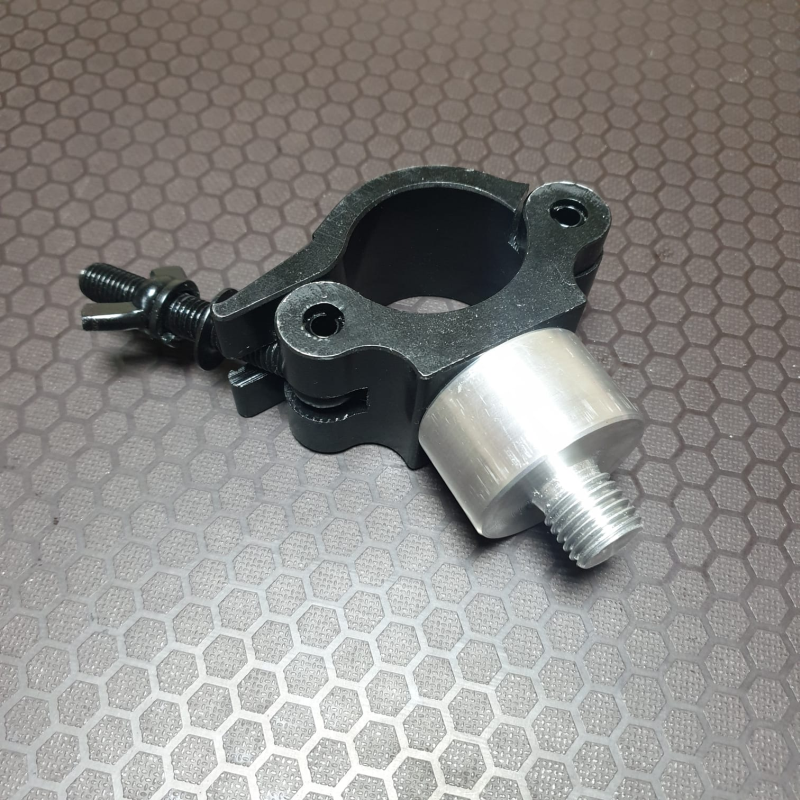

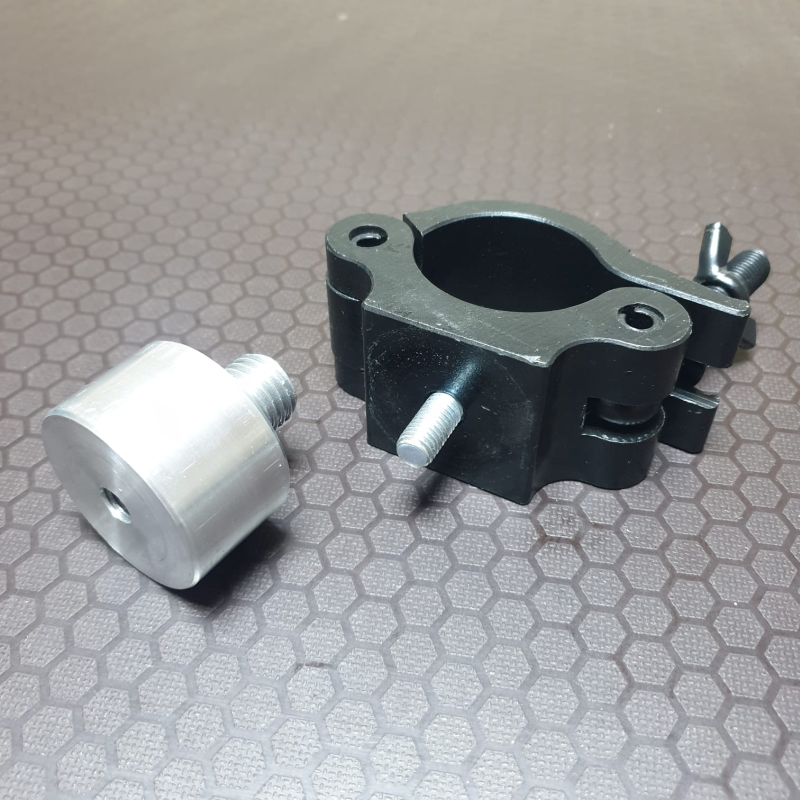

Переходник на акустическую стойку

Этот переходник используется для установки прибора с помощью Адаптера для акустической стойки, который подходит для трубы диаметром 35 мм (диаметр трубы акустической стойки)

Имеет шпильку М20 и резьбу М10 для установки хомута для ригеля или другой штанги монототема

/ 3

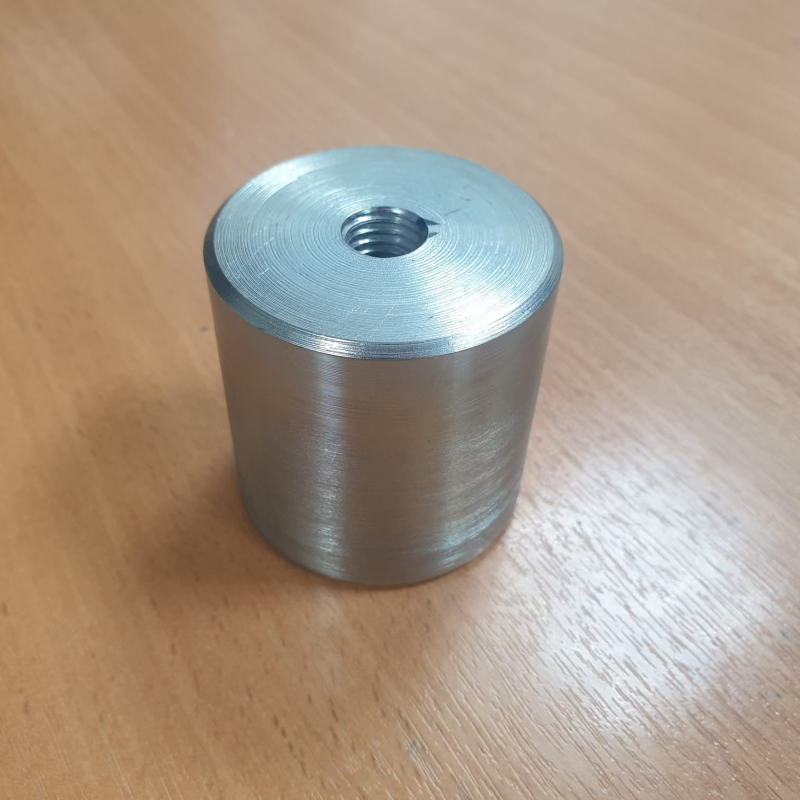

Переходник M20m - M10f

Название означает, что переходник имеет шпильку ("m" = male) M20 и отверстие М10 ("f" = female)

Используется для установки хомута для ригеля или другой штанги монототема

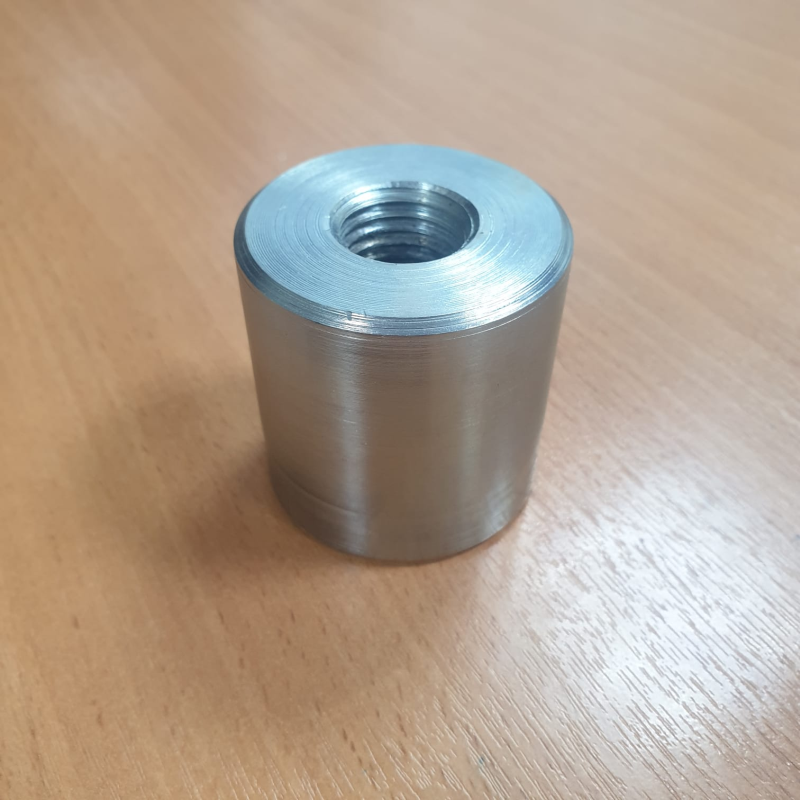

/ 5

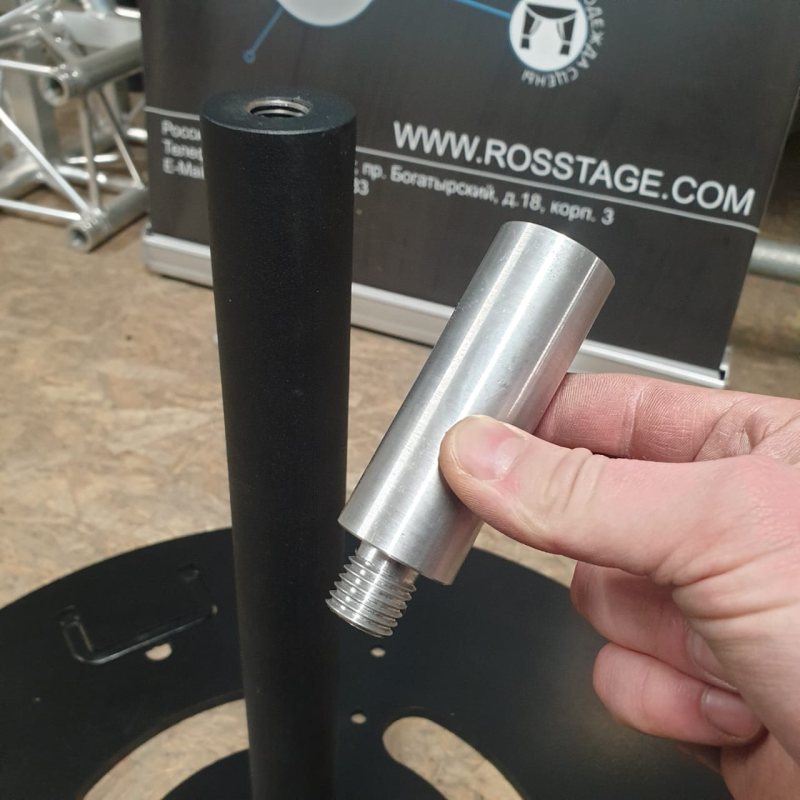

Переходник M20f - M12f

Название означает, что переходник имеет шпильку ("f" = female) M20 и отверстие М12 ("f" = female)

Используется для сборки U-frame 500 и 700, для установки штанги монототема в отверстие М12 и в случаях, когда нужно, чтобы на конце штанги было отверстие М12.

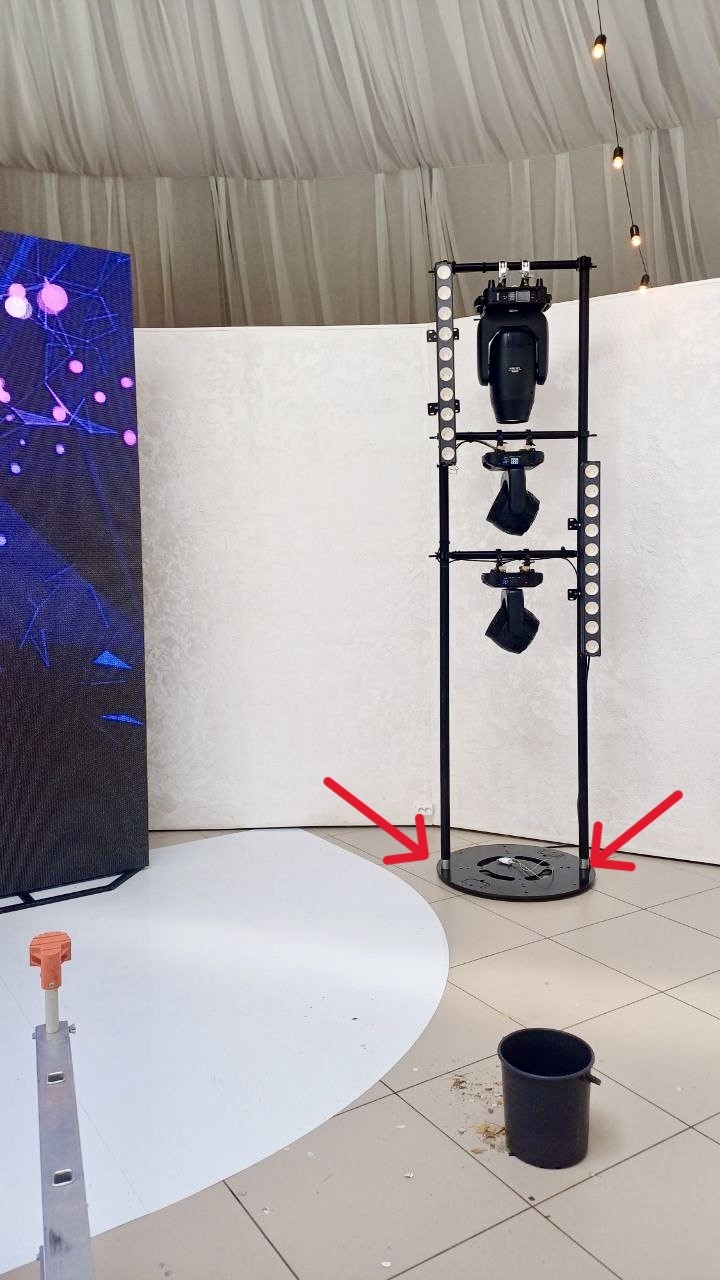

Это система для подвеса световых приборов на базе монототемов

Состоит из основания, штанг монототема и перекладин с хомутами. Высота может быть любая, количество перекладин тоже.

Мы используем U-frame 500 и U-frame 700. Отличия между этими системами в ширине конструкции.

U-frame 500
Для сборки потребуется Основание 600 Rosstage или Основание 800 Rosstage, 2 х Переходник M20f - M12f, фиксированные штанги монототема и перекладины U-frame 500 (ездят в отдельной сумке).

U-frame 700
Для сборки потребуется Основание 800 Rosstage или Основание 800, в случае использования Основание 800 Rosstage потребуются 2 х Переходник M20f - M12f, фиксированные штанги монототема и перекладины U-frame 700 (ездят в отдельной сумке). Предпочтительно использование Основание 800 Rosstage.

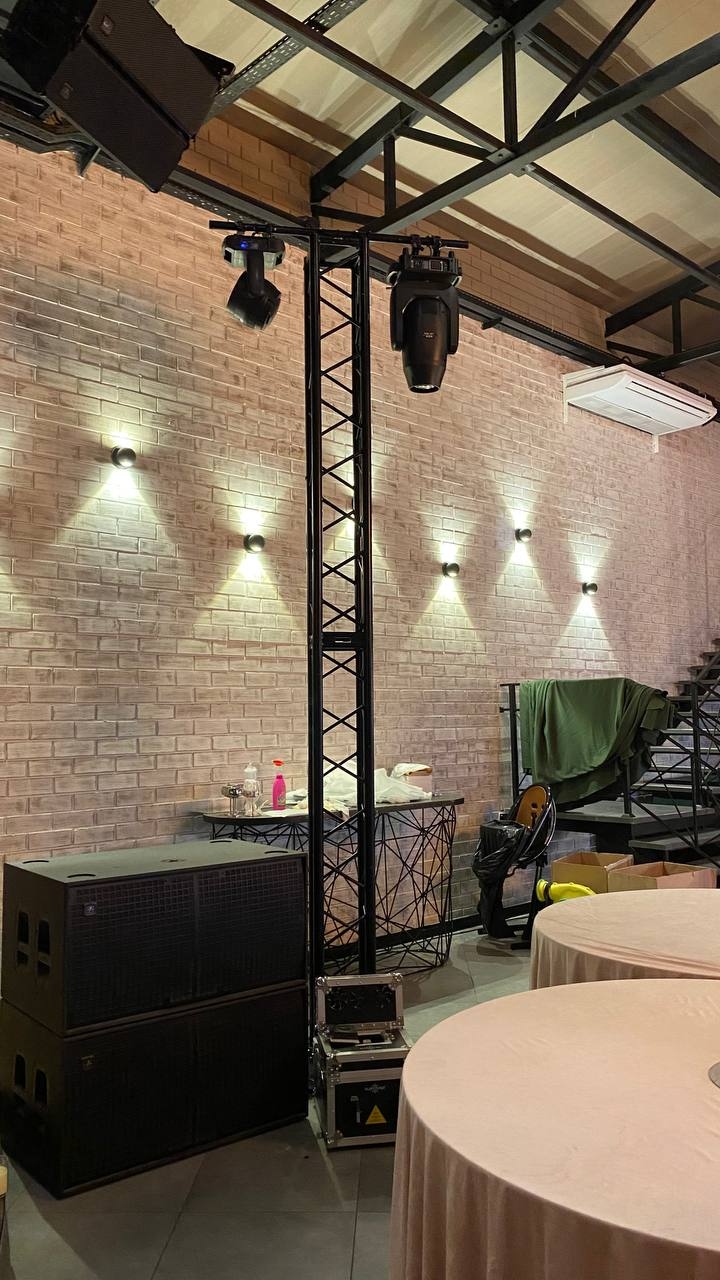

Фермовые Тотемы

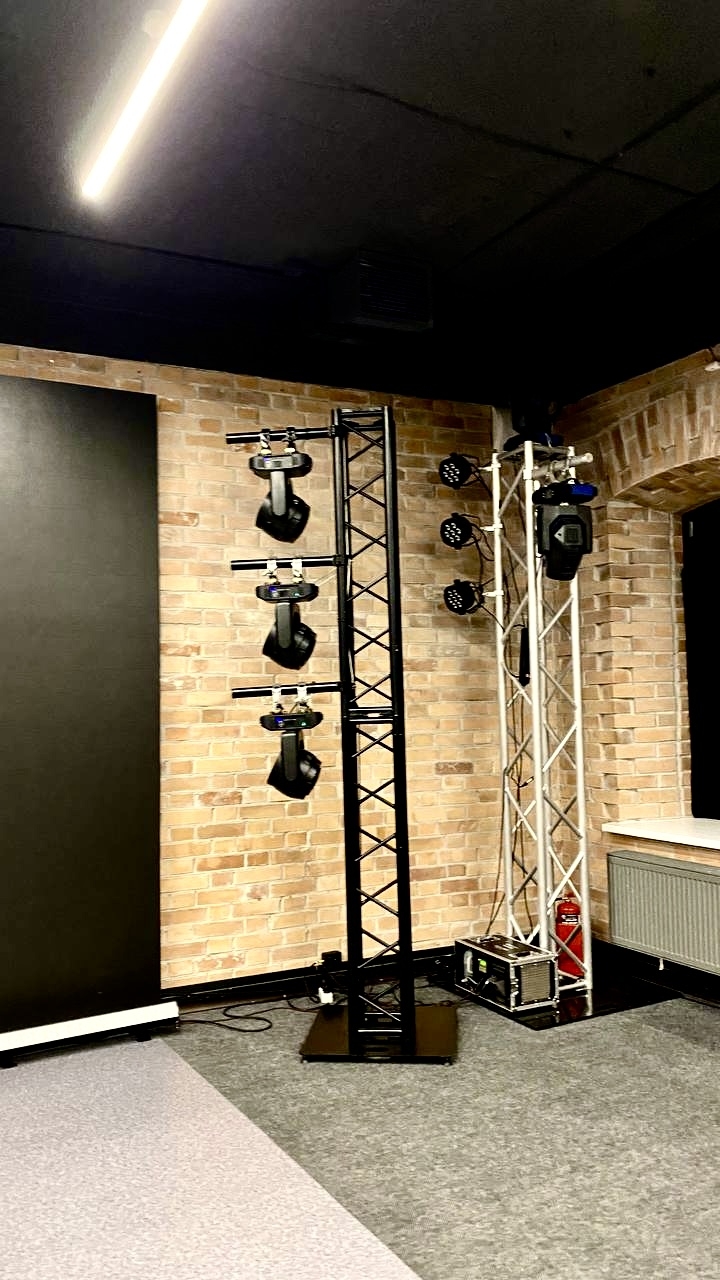

Фермовый тотем - это конструкция, состоящая из металлического основания с резьбой М8 и алюминиевой фермы

Термины и Комплектующие

Для фермовых тотемов у нас есть 3 типа оснований:

/ 4

Название:

Основание 70 х 70

Размер:

70 х 70 см.

Отверстия:

1 х М20, 4 х М8

Совместимость:

Штанга монототема, Ферма

Основание для приборов средней тяжести и средней высоты тотема (3-4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

/ 2

Название:

Основание 600

Размер:

Диаметр 600 мм

Отверстия:

1 х М20, 4 х М8

Совместимость:

Штанга монототема, Ферма

Основание для приборов средней тяжести и средней высоты тотема (3-4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

/ 3

Название:

Основание 800

Размер:

Диаметр 800 мм

Отверстия:

3 х М20, 4 х М8

Совместимость:

Штанга монототема, U-frame

Основание для тяжелых приборов, U-frame 700, фермовых конструкций и высоких монототемов (более 4 м.). Снизу имеет ножки, можно подкрутить на неровном полу. При демонтаже обязательно закрутить ножки обратно !

Это алюминиевая конструцкия фиксированной длины, имеющая отверстия диаметром 10 мм для соединения с другой болтами М10. К основаниям мы прикручиваем болтами М8. Фермы ездят в чехлах, каждый чехол подписан по длине фермы.

Термины

Основная труба или хорда имеет диаметр 50 мм, к ней мы крепим приборы с помощью хомутов и струбцин.
Перемычка или луч - это трубы малого диаметра, создающие жесткость конструкции. Запрещено крепление приборов к этим трубам. При соединении нескольких ферм между собой важно, чтобы лучи по всей длине создавали непрерывающийся рисунок елочки.

Фланец - это алюминиевая пластина с отверстием М10 для соединения ферм между собой.

Монтаж приборов на фланцы происходит с помощью ремня. На видео показано как делать правильно.

/ 2

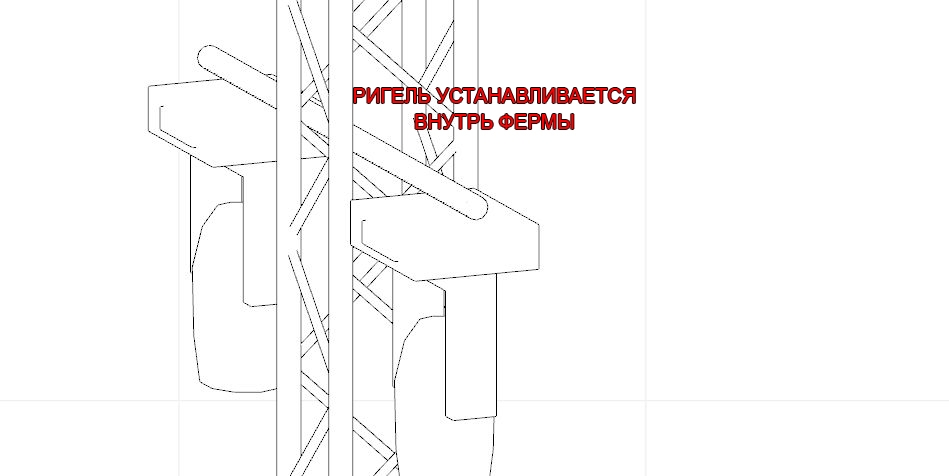

Ригель

Это труба для подвеса световых приборов. Ригель крепится к фланцам с помощью двух хомутов 40 мм., либо к хордам с помощью "наручников" по нужному диаметру трубы (к примеру, в случае использования ригеля 40мм., потребуются наручники 50-40мм.)

Для фермовых тотемов мы используем ригель 1,3 м. длиной и 40 мм диаметром.

Важно, чтобы ригель с обеих сторон тотема имел одинаковый по расстоянию вылет.

/ 2

Боковая перекладина

Используется для подвеса одного светового прибора сбоку монототема или фермы

Имеет хомут для трубы диаметром 50 мм.

Ездят в сумке, в наличии 6 штук

Когда черная ферма не вписывается в декор мероприятия или цвет зала, мы используем чехлы на ферму, которые называем "колготками"

У нас есть белые колготки. На монтаже они надевается до установки ригеля, иначе потом будет невозможно надеть. Иногда некоторые стороны бывают грязными, нужно покрутить так, чтобы сторона, которая смотрит в зал, была чистая

Несколько заметок, которые сложились опытным путем и их важно запомнить:
- фермовый тотем можно закручивать на 2 болта (по диагонали) как в месте прикручивания к основанию, так и в соединении ферм между друг другом;
- во избежание опрокидывания тотема при монтаже на ригель приборов разного веса (к примеру, BSW и Wash), сначала крепим тот прибор, который легче;
- в крайнем случае по перемычкам можно лезть как по лестнице, важно не допустить опрокидывания тотема (особенно если на нем приборы или рядом люди);

Фермовые Конструкции

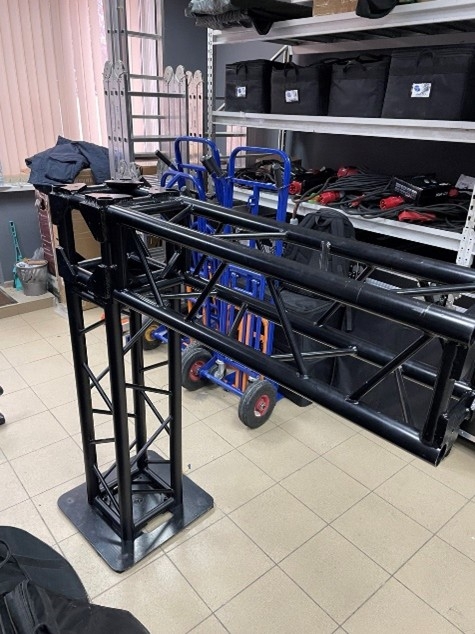

Фермовая конструкция - это конструкция, состоящая из алюминиевых ферм. Чаще всего мы устанавливаем П-образные конструкции и конструкции табуретного типа

Термины и Комплектующие

Для фермовых конструкций используются все те же основания, что и для фермовых тотемов.

/ 3

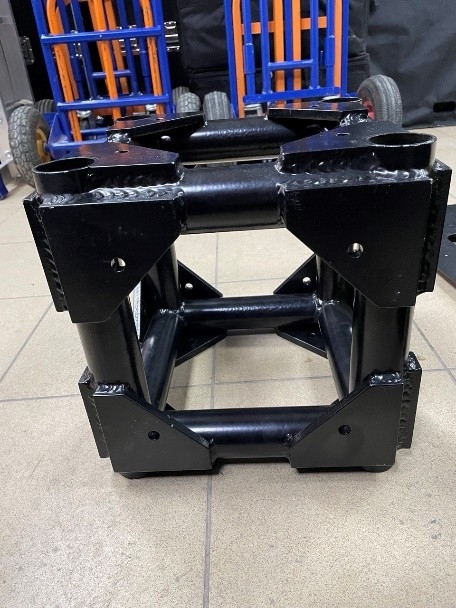

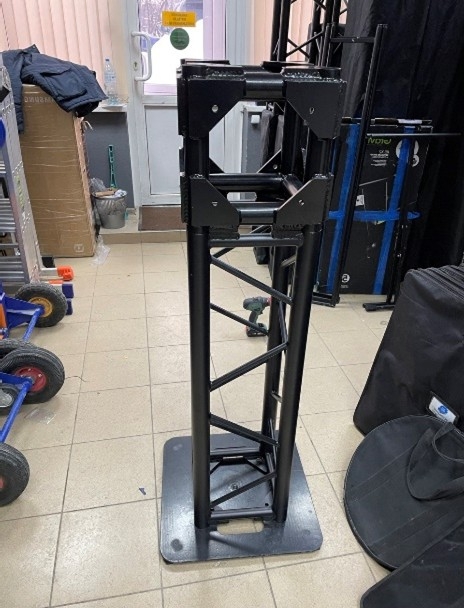

Это элемент фермовой конструкции для соединения ферм между собой под прямым углом.

По сути, это такая же ферма, но двумя главными отличиями являются маленький размер (30х30 см.) и наличие фланцев с отверстиями со всех сторон (на обычной ферме фланцы распологаются с двух сторон).

Помимо прямого назначения, куб может быть использован в качестве удлинения фермы или фермового тотема.

/ 4

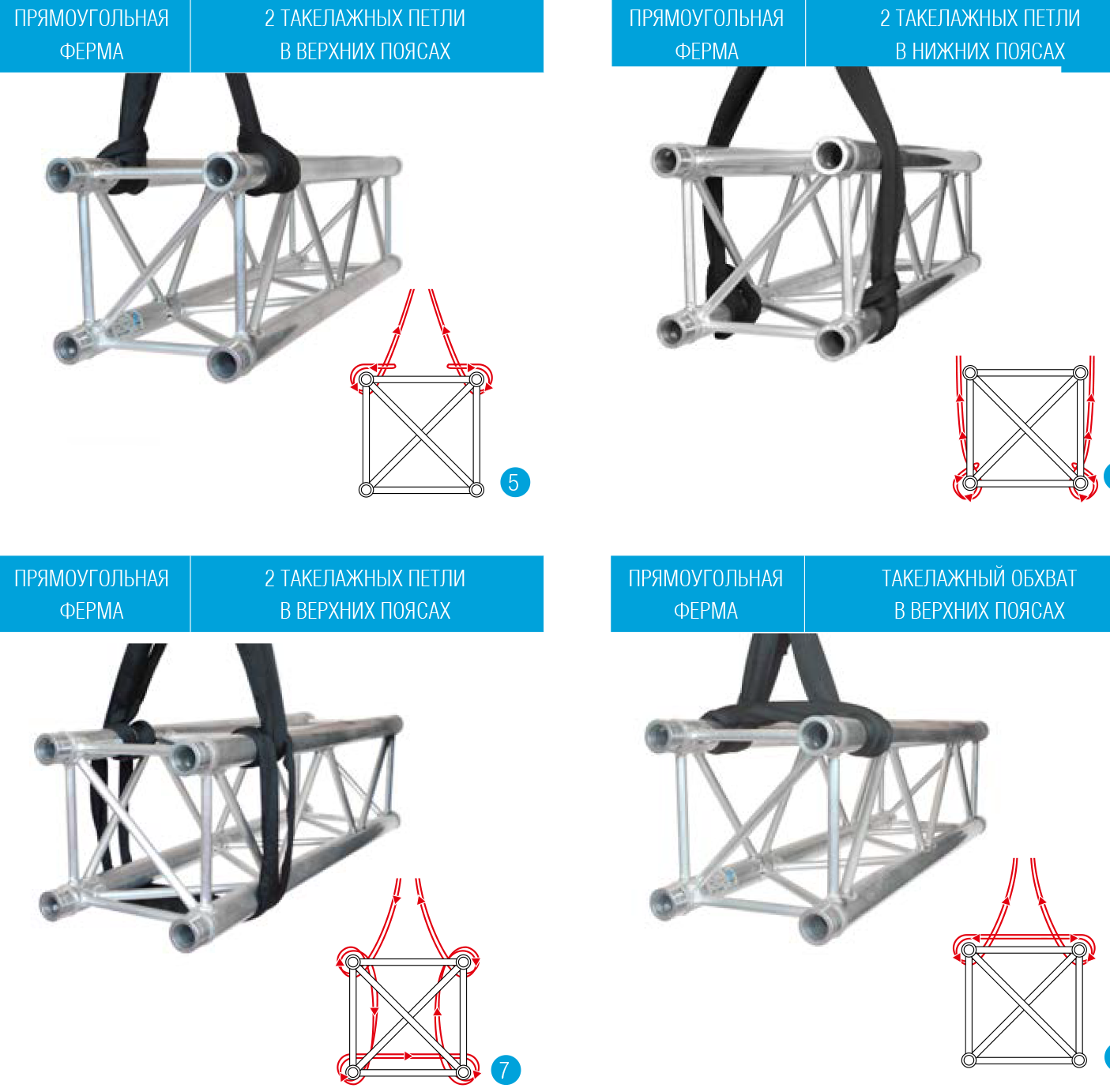

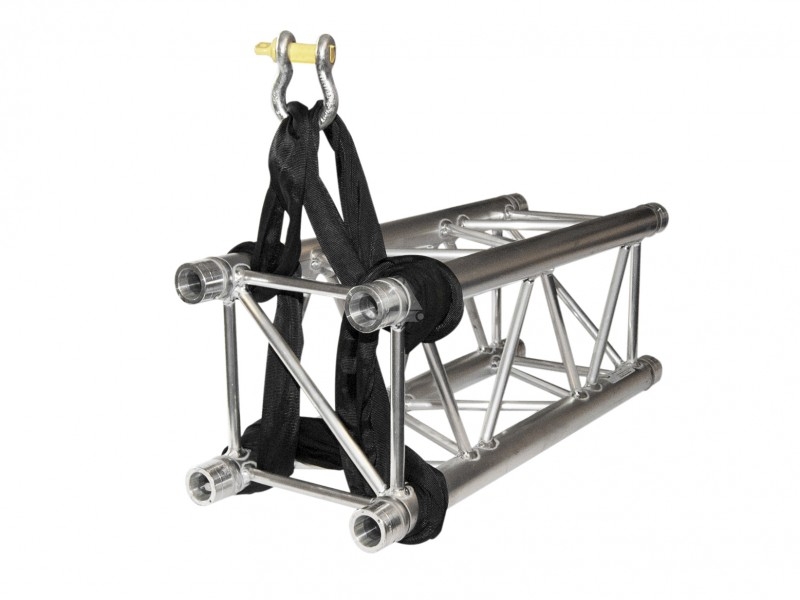

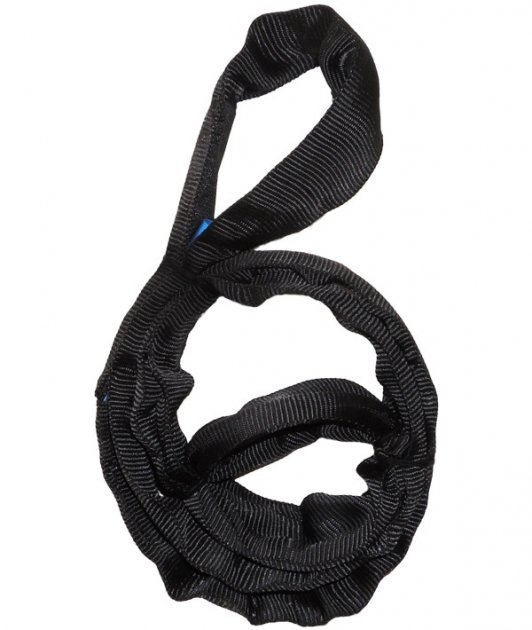

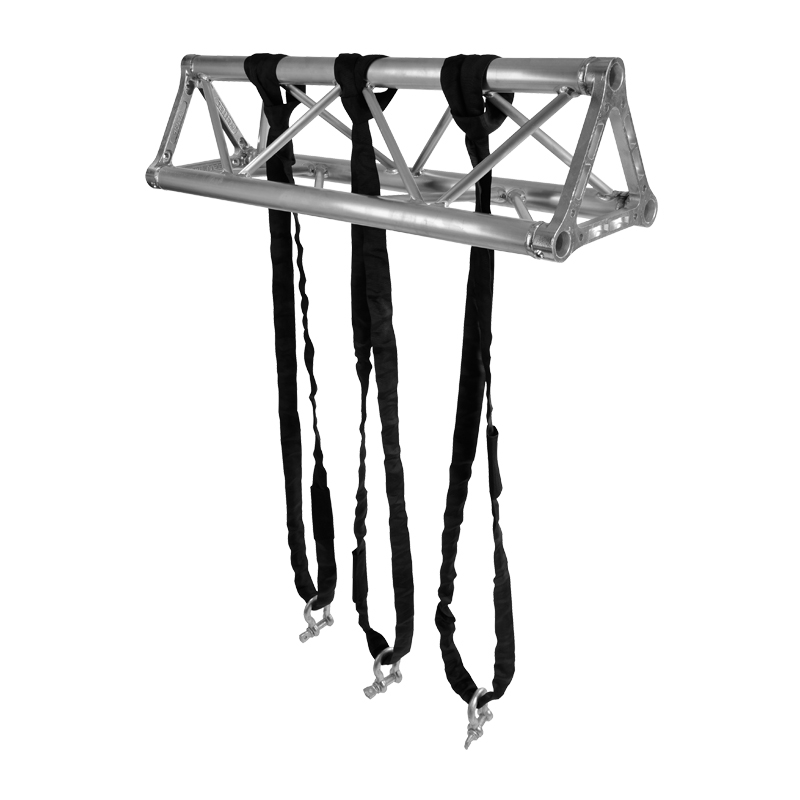

Спансет

Это замкнутый металлический трос в текстильном защитном чехле. Используется для подъема с помощью лебедки (тали) и страховки фермовых конструкций.

Чекель

Или Скоба такелажная. Используется для крепления канатов, цепей из стали в конструкции подъемных систем

Виселица

Это металлоконструкция с отверстиями М10 (для крепления к фланцам фермы) и местом для подвешивания крюка лебедки (тали)

Таль

Цепное механическое устройство для подъема груза ручным способом.

Когда черная ферма не вписывается в декор мероприятия или цвет зала, мы используем чехлы на ферму, которые называем "колготками"

При монтаже фермовых конструкций всегда помните, что это железо, которое может упасть и ударить вас или что-нибудь сломать, поэтому при монтаже всегда опирайтесь на главное правило - ЕСЛИ НЕ УВЕРЕН - НЕ ДЕЛАЙ. Сборка конструкций должна производиться в каске.
По перемычкам также можно лазить, особенно в варианте конструкции "табуретка"
