Электричество

Терминология

В описании, где есть символ *** , имеется дополнительная информация, которая открывается при нажатии

Нужно знать

В параметрах электросети есть 3 главных для нас термина: мощность, напряжение и сила тока.
Мощность - это количество энергии, измеряется в Ваттах.
Напряжение - измеряется в Вольтах, само по себе определение заумное и непонятно, но надо просто знать, что в нашей работе используется 220 и 380 Вольт.
Сила тока - измеряется в Амперах, определение тоже заумное, проще его не давать, но термин сам по себе надо знать, работать с ним можно и без знания определения.
Для корректной работы тебе понадобятся знания для правильного распределения нагрузки на электросеть: расчет по фазам и по коммутации.

Фаза (он же автомат - Автоматический выключатель) - устройсто в электрическом щите, которое при превышении нагрузки, на которую он рассчитан, происходит автоматический разрыв электроцепи, то есть выключается электричество. Происходит это в двух случаях - когда подали больше мощности, на которую он рассчитан, или произошло короткое замыкание (КЗ) в проводе.
В нашем случае такого быть не должно, так как без электричества приборы не работают.

По умолчанию такие однополюсные автоматы ставят в сети 220 Вольт. На самом автомате написано значение силы тока, на которую он рассчитан (указал стрелкой, при наведении можно приблизить). Чтобы рассчитать максимальную нагрузку на этот автомат, нужно значение напряжения умножить на значение силы тока. 220*16 = 3520 Вт. При превышении этой нагрузки автомат отключится.

От автомата идут провода к розеткам, которых может быть бесконечное множество и все они могут быть подключены к этому автомату. Это очень важный момент, так как при подключении нескольких приборов большой итоговой мощности в одной точке помещения важно убедиться, что ты не превышаешь допустимую нагрузку, подключая всё к одной фазе. Как правило, в электрощитках подписано, какой автомат за что отвечает. В таком случае можно выяснить сколько автоматов задействовано на зал и понять допустимую нагрузку по розеткам на зал. При нехватке мощности следует использовать трехфазное электропитание.

Это вариант подключения питания одновременно к трём автоматам имеет напряжение 380 Вольт. Подключение происходит пятижильным кабелем в три автомата, шины ноль и земля (три фазы, общий ноль и заземление), либо пятипиновой вилкой 32А в такую же розетку.

При таком подключении расчет мощности производится иначе

К примеру на площадке есть свободный трехполюсный автомат на 32 Ампера, либо 3 однополюсных автомата на 32 Ампера, тогда при подключении к ним расчет мощности будет следующим: 1,73 * 32 * 380 = 21 кВт, где 32 - сила тока автомата (тут внимательно, в случае с автоматом 16А расчет будет другой), а 380 - напряжение при трехфазном подключении.

Далее провод приходит в дистрибьютор питания с обычными розетками Schuko на 16А каждая. Крайне важно понимать, что на всех дистрибьюторах розетки поделены на группы для каждой фазы (отмечены L1, L2, L3). При подключении к автоматам 32А каждая группа может максимально поддерживать 7 кВт. Также каждая розетка имеет свое ораничение по мощности. Об этом в следующей статье.

Самые обычные бытовые вилки и розетки с заземлением называются Schuko (Шуко). Все они без исключения поддерживают не более 16 Ампер тока и мощности 3,5 кВт. Следовательно, нужно производить подключение приборов так, чтобы на комплект "вилка-розетка" не приходилось больше 3,5 кВт. Разберем на примерах:
- в дистрибьюторе каждая вилка поддерживает не более 3,5 кВт каждая, поэтому на каждую фазу их минимум две;
- к примеру на площадке стоит автомат на 32А, идущий к двухпостовой розетке (двухпостовая значит две розетки в одном корпусе). Автомат поддерживает 7 кВт, значит каждую розетку можно нагрузить на 3,5 кВт. В случае, если автомат 32А, а розетка на это фазе всего одна и на один пост, значит подключить в нее можно не более 16А, то есть 3,5 кВт.

Третьим параметром в расчете мощности является сечение кабеля. Кабель всегда должен соответствовать потребляемой мощности приборов. Если подать на кабель долговременную нагрузку, превышающую допустимую кабеля, то произойдет его нагрев с последующим плавлением внутренней изоляции и коротким замыканием, что приведет к отключению автомата. Мы в своей работе используем кабеля 3х0,75 , 3х1 , 3х1,5 мм. Первое значение показывает количество проводов в кабеле (то есть три), второе - сечение этих кабелей. Чем выше сечение, тем больше нагрузки без нагрева может выдержать кабель. Чтобы узнать сечение кабеля, нужно прочитать маркировку на нем, это там указано.

Особо внимательные зададутся вопросом: а зачем нам использовать кабель 3х1,5 мм, который допускает нагрузку в 4,6 кВт, когда на него надета вилка Schuko, поддерживающая 3,5 кВт.
Ответ есть: на потребители высокой мощности всегда нужно ставить кабель с запасом, так как некоторые могут иметь высокий пусковой ток, также сам кабель изнашивается быстрее вилки и от нагрева изоляция внутри приходит в негодность. Проще говоря: в связке вилка и провод, рассчитаные на 16А, провод сплавится быстрее вилки. Также всегда нужно рассчитывать запас мощности провода на 20% больше при прокладке и использовании на улице в теплую или жаркую погоду, так как вероятность его нагрева усугубляется теплой погодой.

Powercon Link - это абсолютно такой же провод, как и другие, с теми же характеристиками и требованиями по его использованию.

На изображении стандартная ситуация: в прибор из розетки входит провод и дальше от этого прибора идут powercon link к другим приборам. Представим, что все эти 6 приборов одинаковые и потребляют 600 Вт каждый, то есть итого на 6 приборов требуется 3,6 кВт.
В первую очередь нужно правильно подобрать вводной powercon, ведь ему держать всю нагрузку. Возвращаясь к таблице выбора сечения кабеля по мощности понимаю, что тут нужен кабель с сечением не менее 3х1 мм.

Далее сплошная математика: powercon link № 1 питает 5 приборов, то есть 3 кВт нагрузки, значит используем кабель не ниже 3х0,75 и так далее (к слову, проводов тоньше 3х0,75 у нас нет, поэтому дальше расписывать не стал).

Все блоки питания имеют характеристики напряжения (Вольты) и силы тока (Амперы). На самом блоке питания (БП) всегда указаны эти характеристики в строке Output. Очень важно при подключении оборудования убедиться, что БП соответсвует напряжению потребителя. Если подключить БП, который выдает 24v в устройство, которое рассчитано на 12v, оборудование сгорит. Если наоборот - возможны сбои в работе из-за недостатка напряжения

На изображении БП, который выдает напряжение 12 Вольт и силу тока 2 Ампера (нужно навести, чтобы увеличить).

/ 2

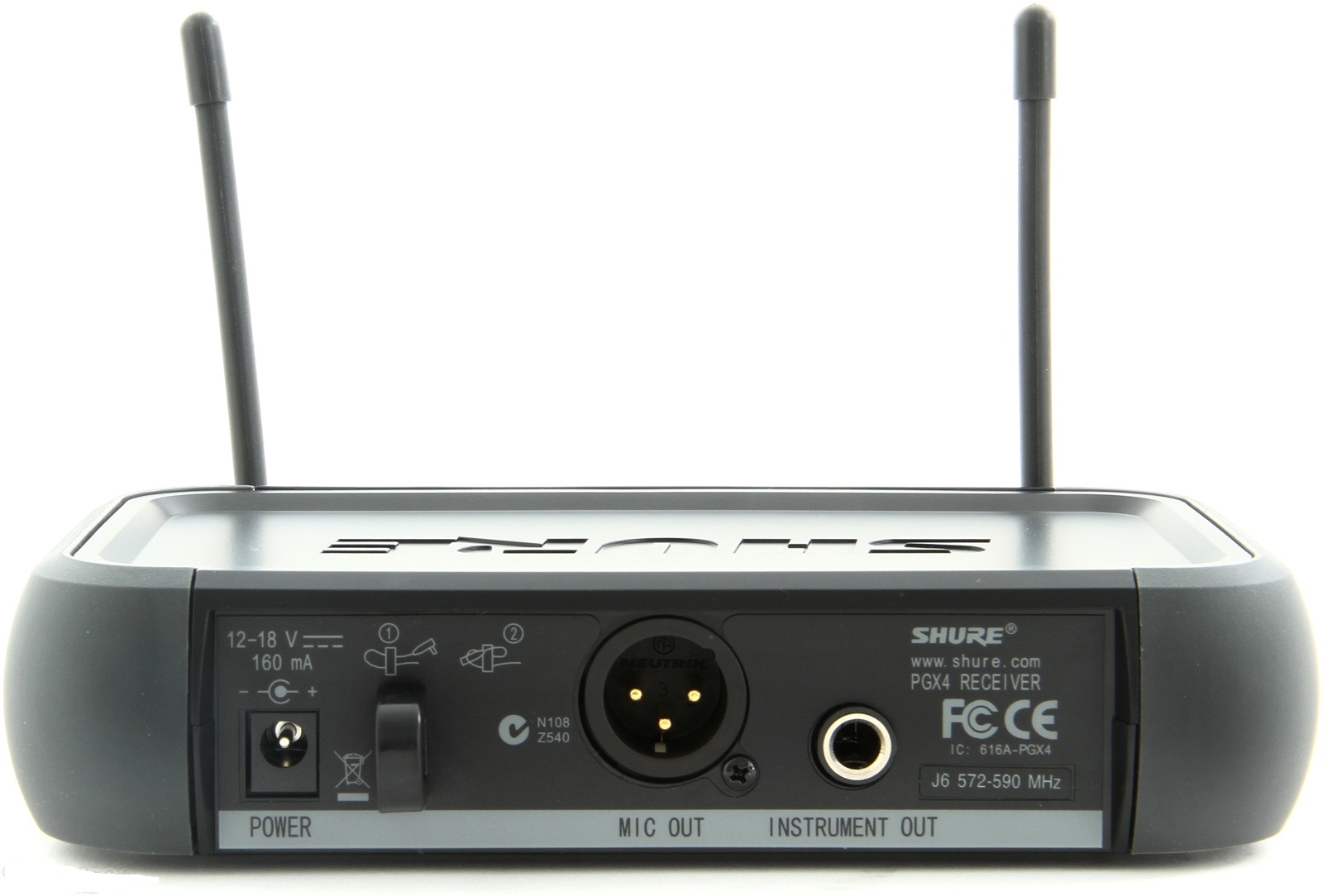

На изображении слаботочные устройства (микрофонный приемник и световая нода) с разными требованиями к электропитанию (нажать на фото, чтобы увидеть).
Микрофонный приемник работает в диапазоне напряжений 12-18 Вольт и требует минимум 160 миллиАмпер тока.
Световая нода работает при напряжении в 5 Вольт, требования по силе тока скорее всего указаны где-то в другом месте прибора

Несколько заметок, которые сложились опытным путем и их важно запомнить:
- в 95% случаев в момент монтажа электрика нет на площадке, нужно уметь ориентироваться в электрощитах (запишу видео)
- при установке света на сцене или президиуме (зона, где сидят молодожены) нужно учитывать, что, возможно, еще приедет звук, экран, декораторы со своими электроприборами или еще что-то. Исходя из этого нельзя занимать все имеющеися розетки
- эффективно используй провода: ни к чему тратить 2 удлинителя по 5 метров, если с собой есть один на 10 метров
- никогда не связывай провод в жесткий узел: так провод и внутренняя изоляция быстрее приходит в негодность
- под тотемом нужно оставлять запас провода минимум 2-3 метра на случай, если понадобится его двигать. Провод нужно спрятать под основание тотема или аккуратно сложить под прибор или рядом с ним

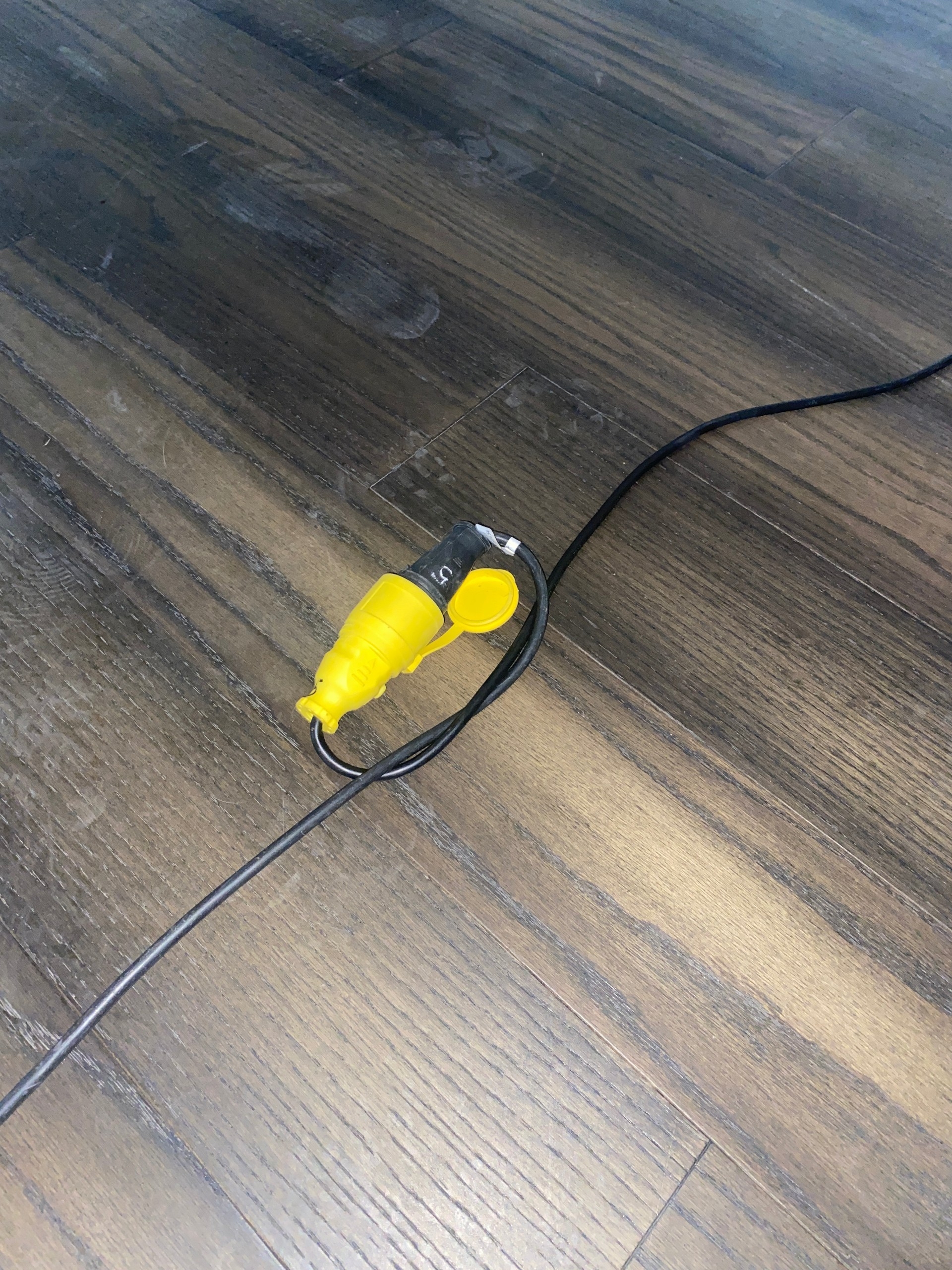

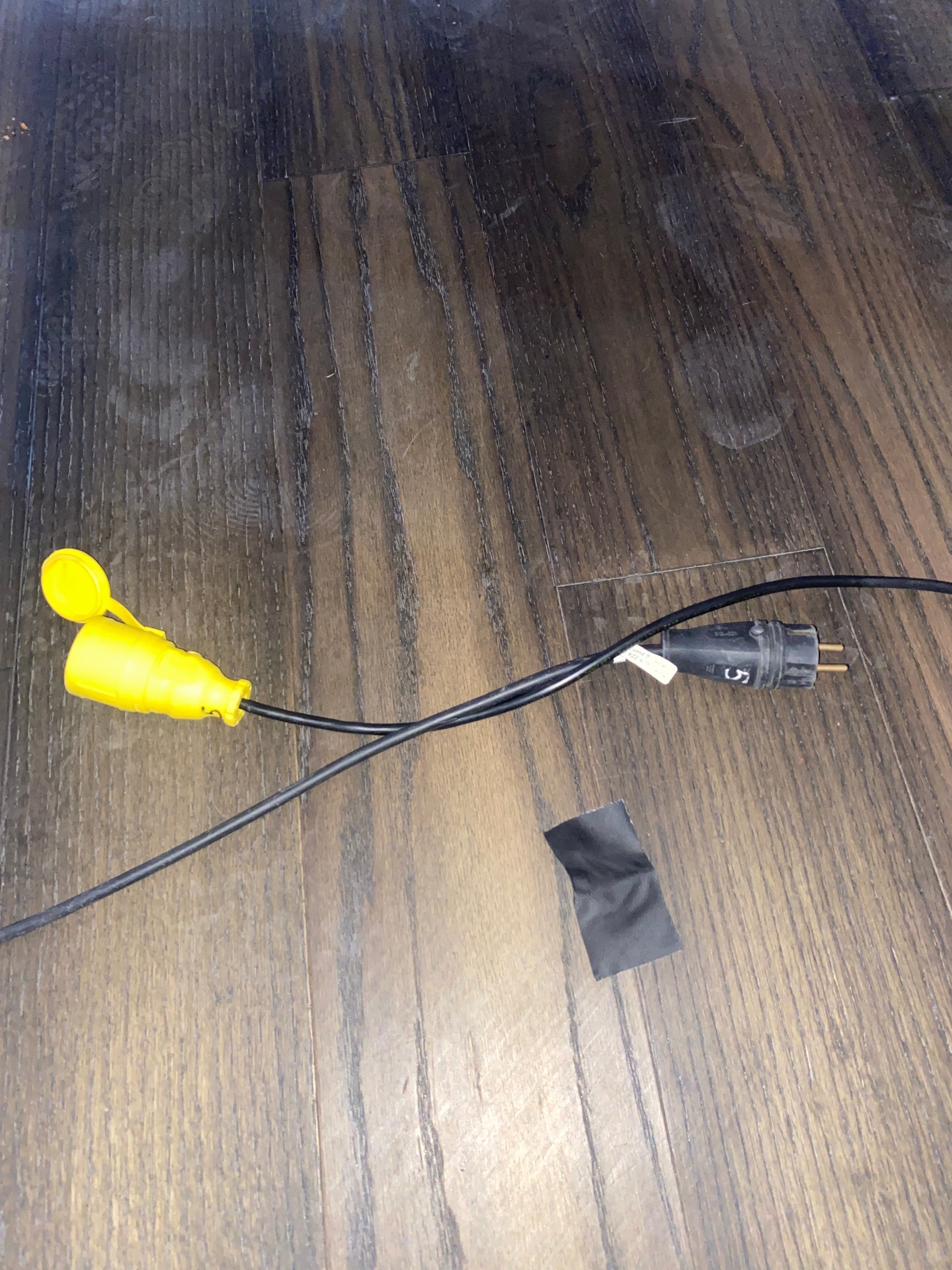

- при подключении электропитания с помошью удлинителя "один-в-один" нужно завязать узел между вилкой и розеткой

/ 2

Сигнал

Терминология

В описании, где есть символ *** , имеется дополнительная информация, которая открывается при нажатии

Нужно знать

В нашей работе мы используем XLR кабели для передачи звукового и DMX сигналов. Любое устройство передачи и приема сигнала имеет входы сигнала и его выходы.

Сначала рассмотрим звук:

/ 3

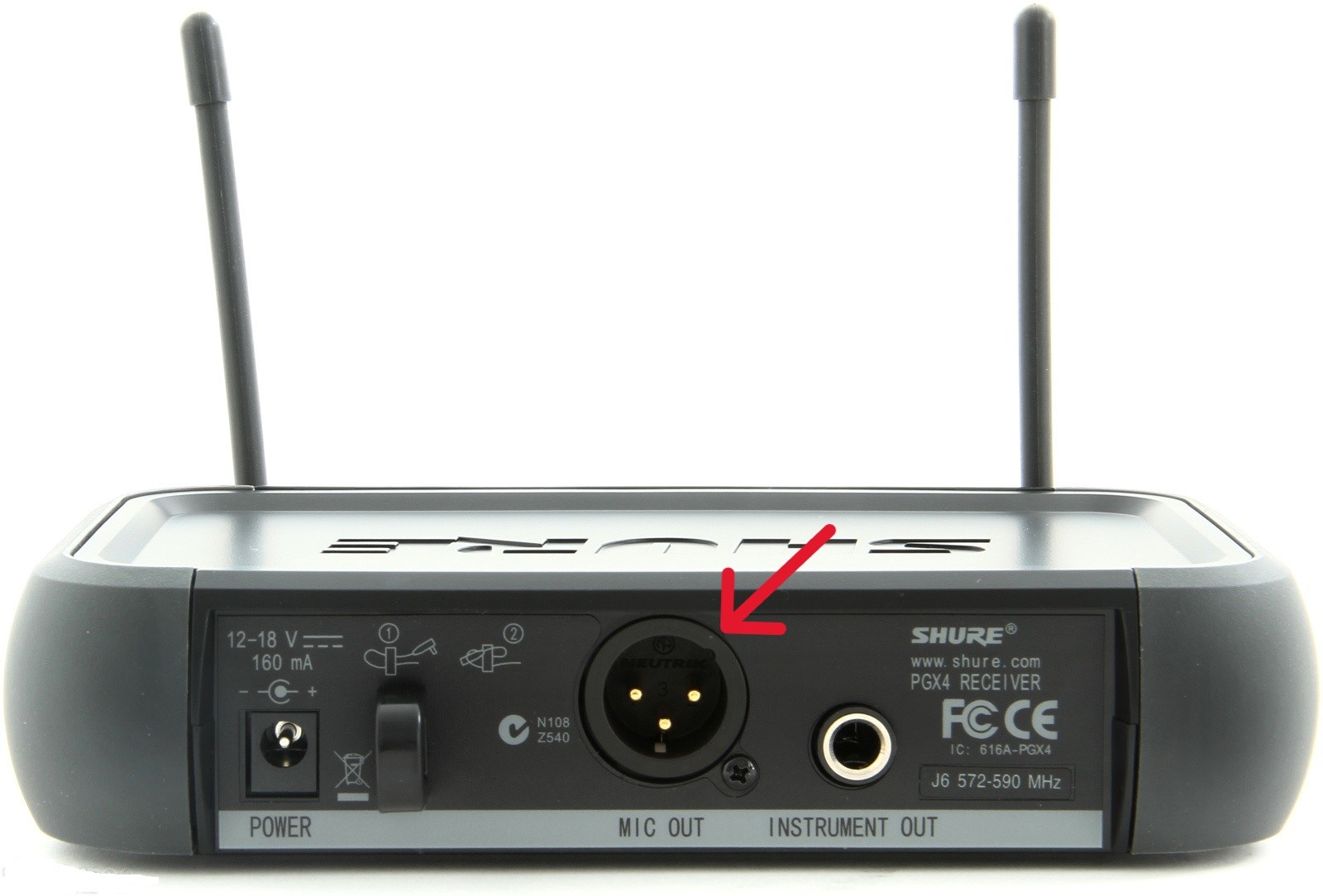

В звуковых устройствах разъем XLR папа всегда означает выход сигнала (Output).

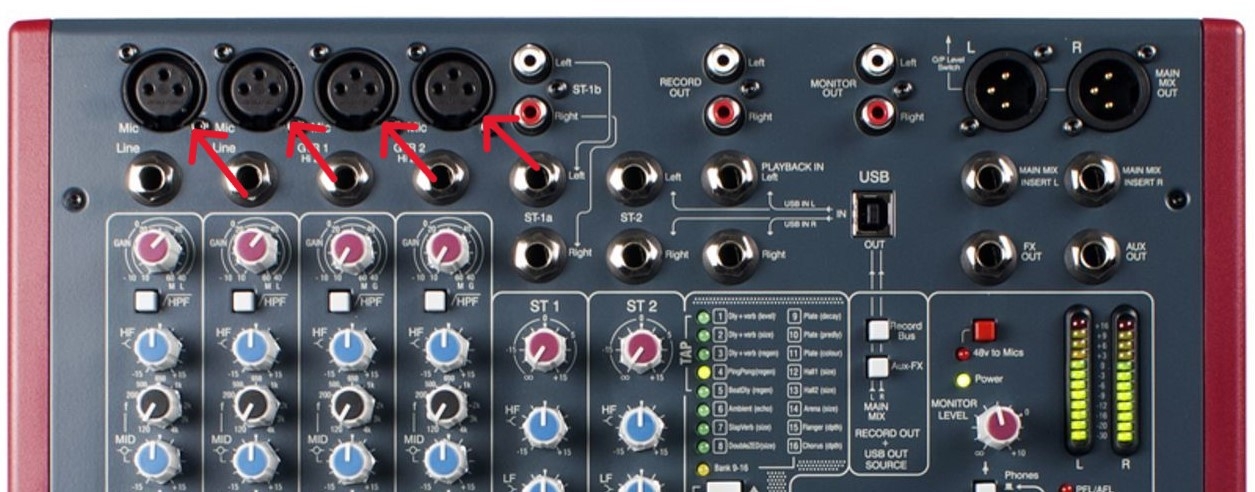

Из приемника микрофона сигнал может пойти во вход микшерного пульта или колонку. Из пульта в колонки (стрелка указывает именно на аудиовыход пульта, а не микрофонный вход). Из колонки выход возможен в другую колонку или сабвуфер.

/ 2

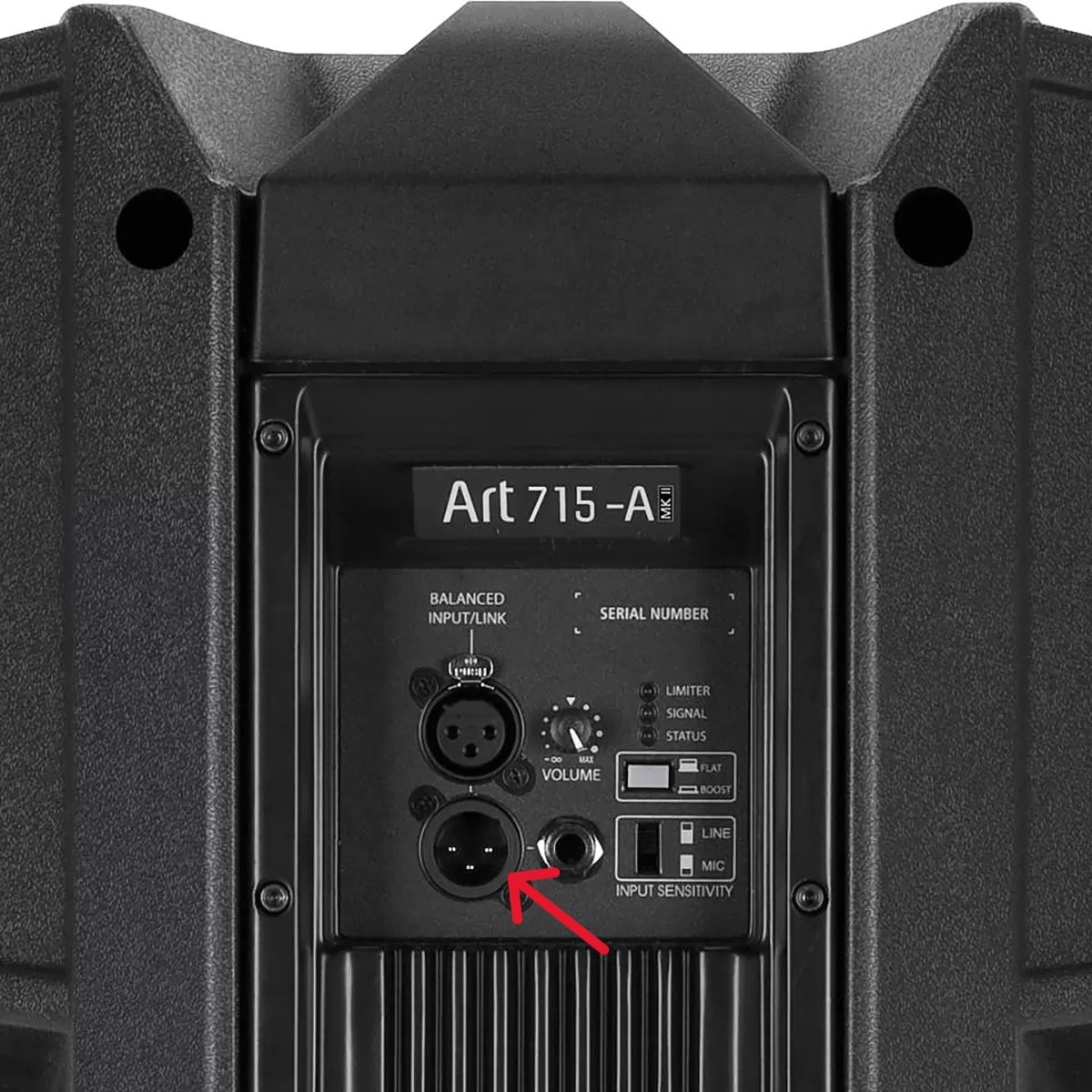

Соответственно, XLR мама в звуковых устройствах работает на прием сигнала (Input)

Переходим к свету:

В свете создатели решили сделать точно до наоборот

ХLR мама отдает сигнал (Output)

Кстати, в свете иногда используются 5-пиновые XLR, но мы такими не пользуемся

ХLR папа принимает сигнал (Input)

Wireless DMX, что значит сигнал DMX без проводов. Состоит из передатчика и приемника. Главной настройкой является выбор канала радиочастоты, который показывается либо цветом индикатора, либо цифрой ID на дисплее (напр., ID 1). На некоторых устройствах есть дополнительные настройки: регулировка силы сигнала и выбор протокола передачи. Ниже мы рассмотрим всё оборудование, с которым нужно работать.

Передатчики

Мы используем 3 типа передатчика, разберем каждый по-отдельности:

/ 2

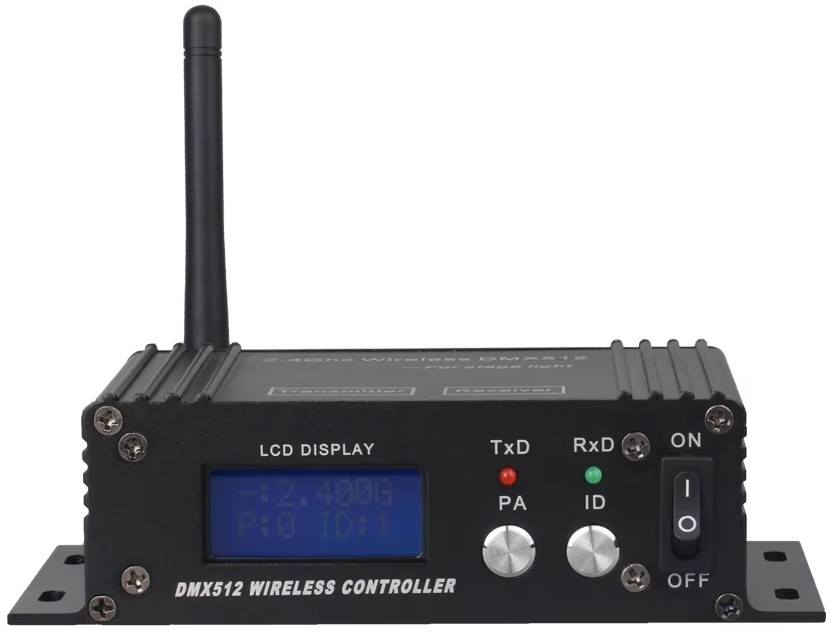

Название

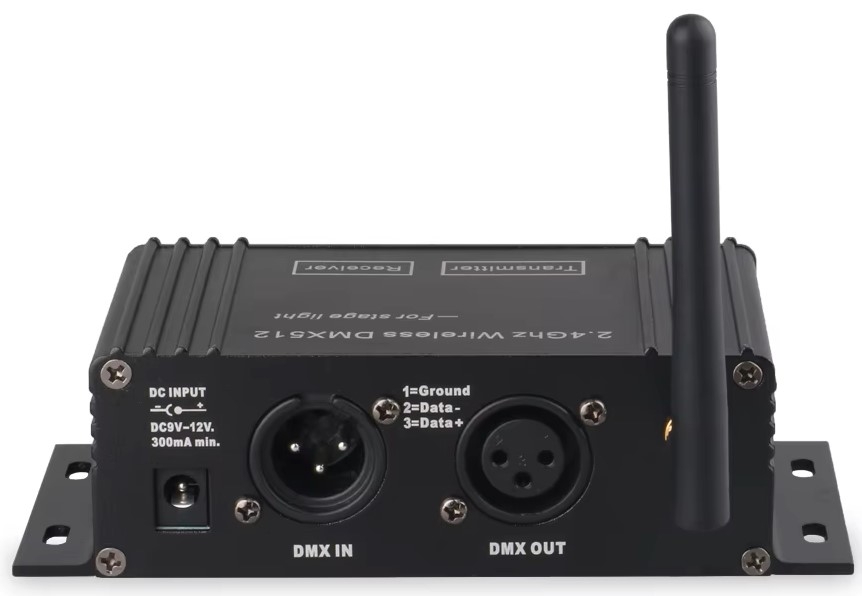

Гуанчжоу Wi-DMX

Тип:

Приемо-передатчик

Питание:

9-12V

Разъемы

XLR In/Out

Выбор протокола

Нет

Дополнительные настройки

Выбор силы сигнала

Выбор канала передачи Wi-DMX происходит нажатием кнопки ID, силы сигнала - кнопкой PA (работает только в режиме передачи сигнала). При монтаже обязательно проверять, правильную ли антенну ты вкручиваешь. При работе в режиме передатчика моргает красный индикатор, в режиме приемника - зеленый. В режиме передатчика кабель XLR входит в гнездо DMX IN, в режиме приемника - кабель выходит из гнезда DMX OUT. На видео ниже подробно расскажу, как пользоваться устройством

/ 2

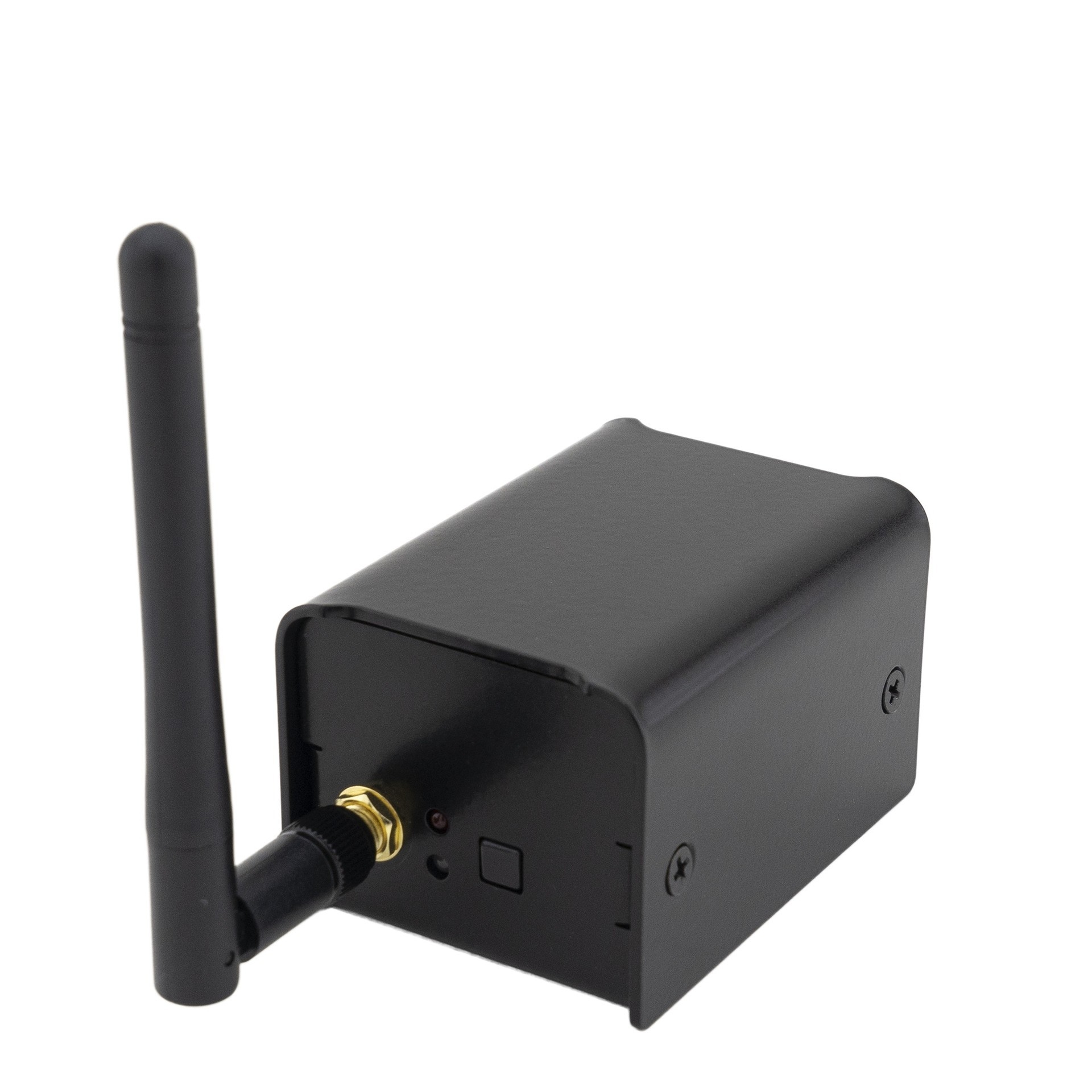

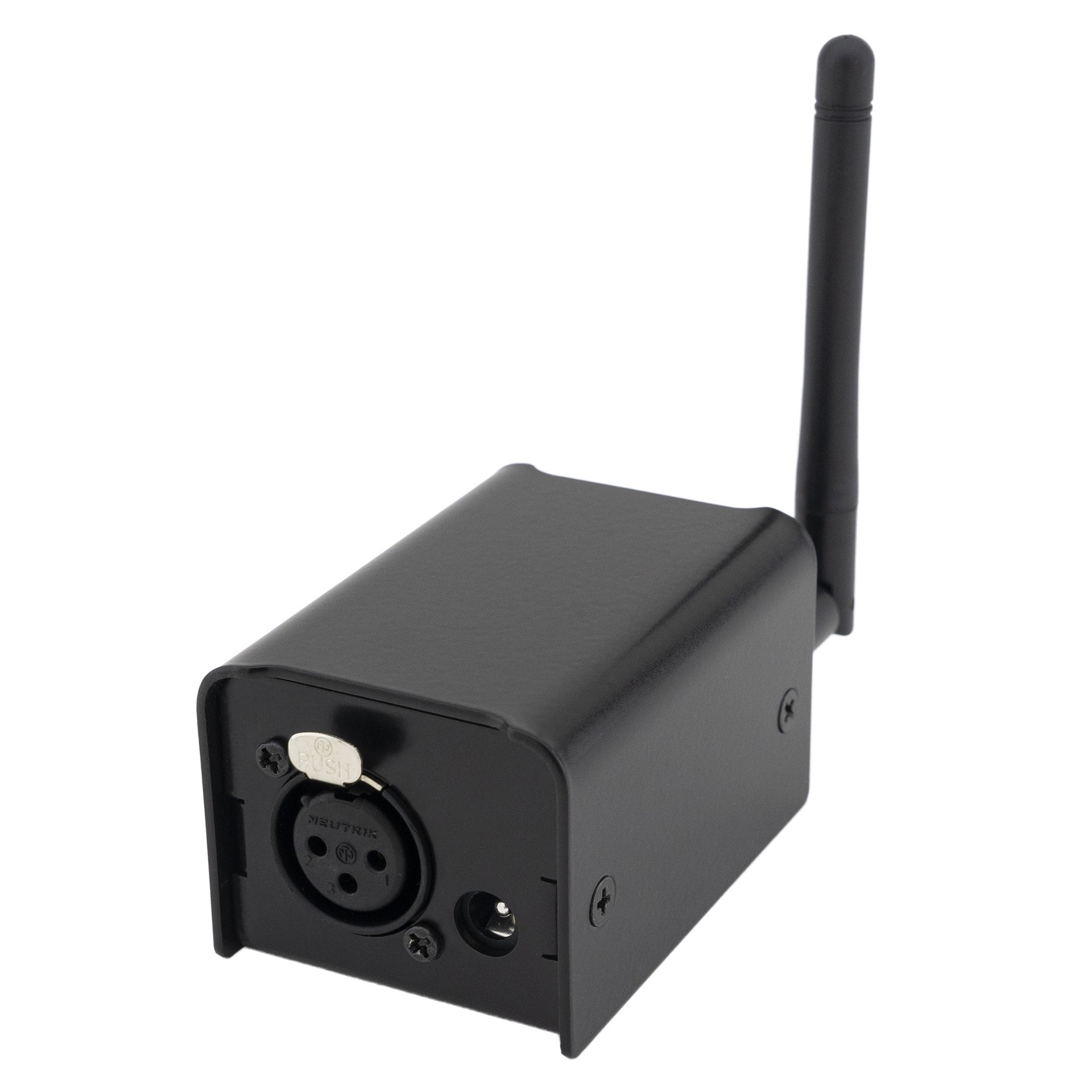

Название

Siberian Lighting WiDMX-01M

Тип:

Приемо-передатчик,

Питание:

Разъемы

XLR In

Выбор протокола

Да

Дополнительные настройки

Нет

Выбор канала передачи Wi-DMX происходит нажатием кнопки под антенной, выбор протокола - этой же кнопкой, но удержанием при включении. При монтаже обязательно проверять, правильную ли антенну ты вкручиваешь. При работе в режиме передатчика моргает красный индикатор, в режиме приемника - зеленый. Имеет один XLR разъем для обоих режимов работы: в режиме работы как передатчика используем стадартный XLR кабель "мама-папа", в режиме приемника - XLR кабель "мама-мама". На видео ниже подробно расскажу, как пользоваться устройством

/ 2

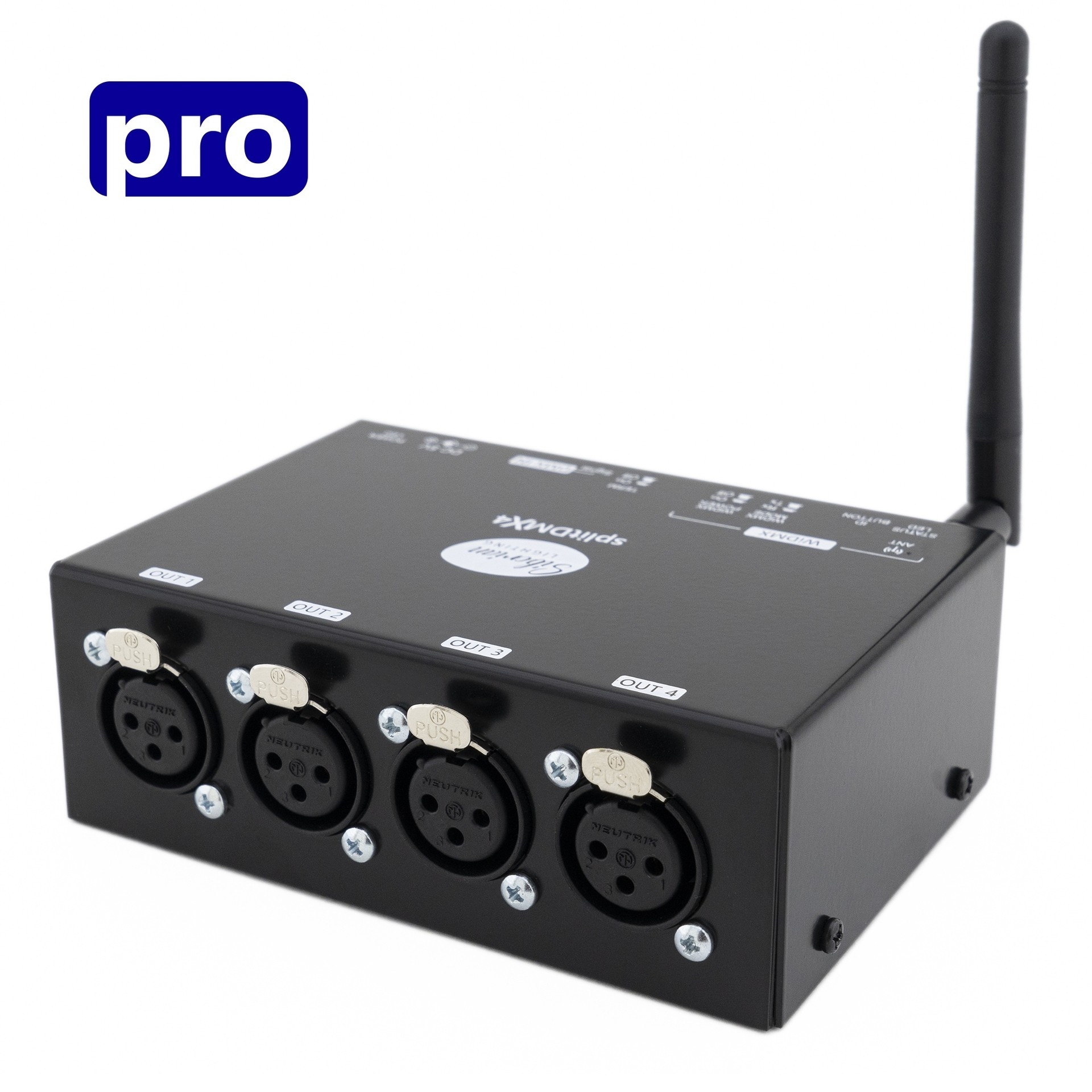

Название

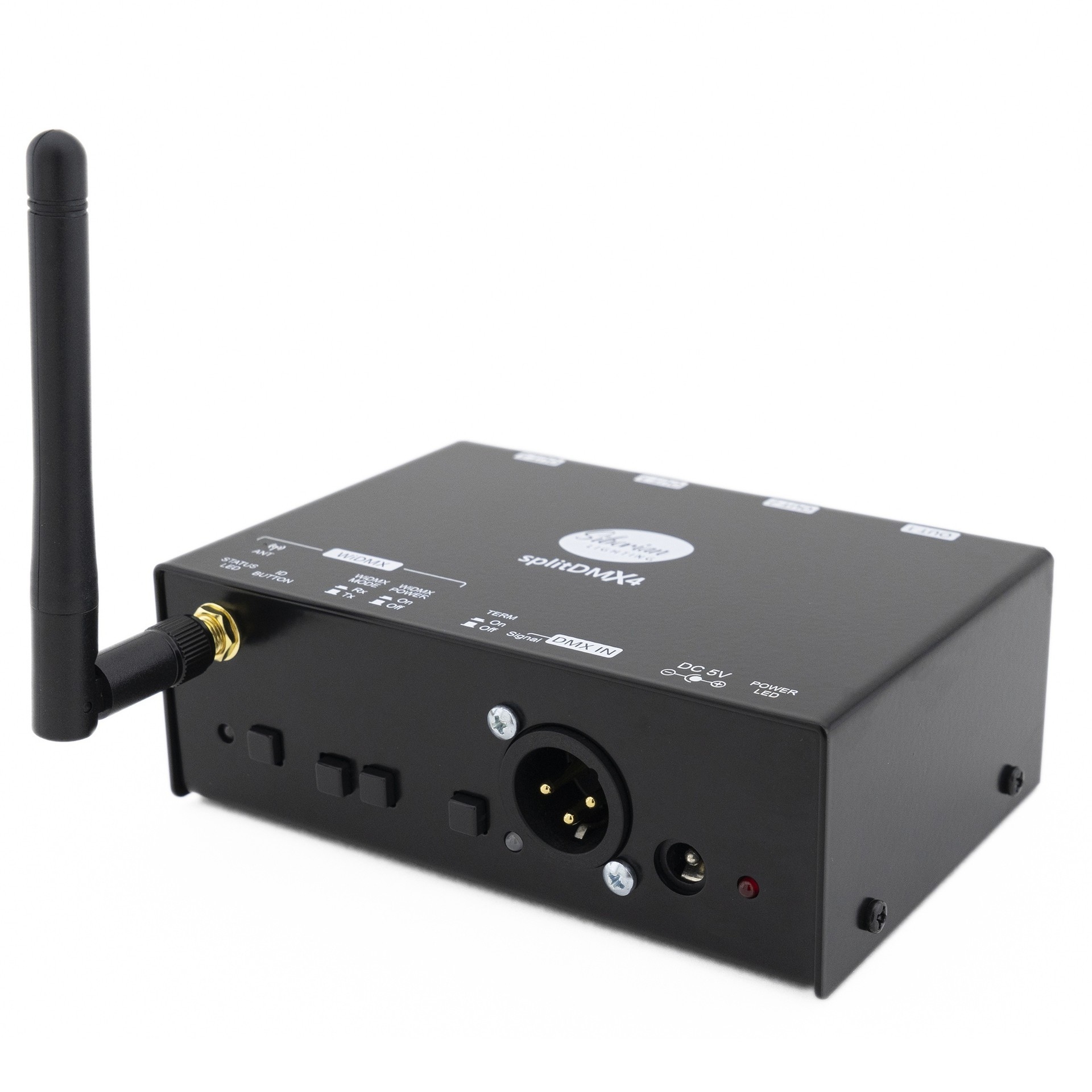

Siberian Lighting Split4DMX Pro

Тип:

Приемо-передатчик, сплиттер

Питание:

Разъемы

XLR In 1 шт./Out 4 шт.

Выбор протокола

Да

Дополнительные настройки

Включение/выключение режима Wi-DMX, Терминатор

Выбор канала передачи Wi-DMX происходит нажатием кнопки под антенной, выбор протокола - этой же кнопкой, но удержанием при включении. При монтаже обязательно проверять, правильную ли антенну ты вкручиваешь. При работе в режиме передатчика моргает красный индикатор, в режиме приемника - зеленый. В режиме передатчика кабель XLR входит в гнездо DMX IN, в режиме приемника - кабель выходит из гнезда DMX OUT. При получении сигнала DMX загорается зеленый индикатор возле гнезда DMX In. При использовании только как сплиттера нужно выключить WiDMX-приемопередатчик соответсвующей кнопкой. Про "терминатор" можно почитать тут . На видео ниже подробно расскажу, как пользоваться устройством

Обратите внимание на правильную раскладку кейса Wi-DMX (картинка кликабельна)

Приемники

Помимо устройств выше, в качестве приемника мы используем следующее оборудование:

Название

Гуанчжоу Wi-DMX плата

Тип:

Приемо-передатчик

Питание:

5V, внутри прибора

Выбор протокола

Нет

Самый часто используемый приемник. Установлен почти во всех световых приборах.
Это плата для получения сигнала Wi-DMX, которая устанавливанется в корпус прибора и питание получает тоже от прибора. Имеет 3 режима световой индикации: статичный цвет - выбор канала радиочастоты, моргающий зеленый - прием сигнала, моргающий красный - раздача сигнала. ВАЖНО - МОРГАЮЩЕГО КРАСНОГО НЕ ДОЛЖНО БЫТЬ, ТАК ПРИБОР ЗАСОРЯЕТ DMX СЕТЬ И НЕ ДАЕТ УПРАВЛЯТЬ СВЕТОРЕЖИССЕРУ. Чаще всего для переключения канала нужна зубочистка и т.п.
В случае проводного подключения нужно отключить плату кнопкой выключения или перевести ее в неиспользуемы канал Wi-DMX (в случае отсутствия кнопки выключения).
Также нужно понимать, что эти платы устанавливаются в прибор дополнительно и, иногда, контакт может отходить и сама плата не дает никакой индикации. Это не значит, что прибор не работает, просто нужно ввести сигнал по проводу.

Название

Wi-DMX "свисток"

Тип:

Приемник

Питание:

Блок питания 5V

Выбор протокола

Нет

Используем в тех случаях, когда в прибор не установлена плата Wi-DMX.
По сути - это точно та же плата, упакованная в корпус с штекером XLR и требующая внешнего источника питания. Имеет все те же харакетристики, что и позиция выше, кроме раздачи Wi-DMX сигнала, что и хорошо.
Для переключения канала 100% нужна зубочистка и т.п. Индикатор спрятан в колпачке на конце устройства.

Wi-DMX - это очень удобная штука для монтажа, сильно экономит время, но имеет свои особенности. Первая, и самая главная - это наводки. Наводка - это ситуация, когда приемник ловит какой-то другой радиосигнал на площадке. Понять это можно, если при монтаже без раздачи сигнала какой-то приемник моргает или кратковременно моргнул зеленым цветом. В таком случае нужно сменить канал радиочастоты или протокол (если возможно) Wi-DMX, либо и вовсе перейти на провод в случае, если не поможет смена каналов.
Вторая - "вайка" на самом распространенном протоколе Гуанчжоу не самая надежная штука и есть площадки, где она работает хорошо, а есть, где не очень. Вот туда, где не очень, мы возим устройства с возможностью выбора протокола передачи данных. А на серьезных мероприятиях, где сосредоточено много света в одном месте, и вовсе переходим на проводной вариант подключения.

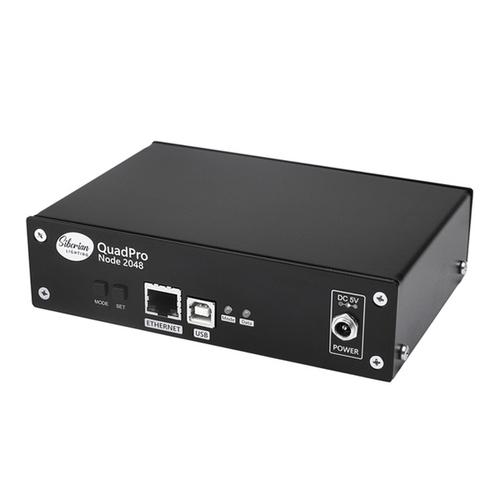

RJ45 - это разъем и штекер для кабеля "витая пара". Мы используем этот тип коммутации для передачи преобразования сигнала с компьютера в DMX, а также для передачи видеосигнала. В первое тебе вникать не обязательно, а о последнем и поговорим подробнее.

Первое, и самое частое - витая пара используется для передачи сигнала между процессором светодиодного экрана и самим экраном.

Также RJ45 может быть упакован в разъем XLR (навести для увеличения). Такой тип коннекторов установлен в кабинеты светодиодного экрана для передачи сигнала между собой.

Второе - витая пара используется для передачи видеосигнала для телевизоров и/или проекторов с помощью конвертеров HDMI-RJ45 и RJ45-HDMI.

Мы используем такие конвертеры (нажать для увеличения). На каждом типе указано наименование, приемник (RX - reciever, имеет выход HDMI OUT) или передатчик (TX - transmitter, имеет вход HDMI IN). Соответственно, от этого и нужно исходить при выборе того или иного устройства.
Каждый конвертер требует электропитание 5V.

Вся система может быть построена вот так (нажать для увеличения):
Устройство HDMI (ноутбук или что угодно с выходом HDMI) отдает сигнал на конвертер передатчик (TX), далее (в случае необходимости подключения нескольких устройств) витая пара заходит в Ethernet сплиттер, из него витая пара идет каждая в свой приемник (RX) и из них кабелем HDMI в устройство показа (напр. ТВ или проектор)
